Möchten Sie den Abstand zwischen Möbeln und anderen Gegenständen messen? Sie haben mehrere Möglichkeiten: Mit dem Maßband können Sie Abstände gleich während der Arbeit prüfen. Und mit den Maßlinien können Sie die Abstände zwischen Elementen auf 2D Grundrissen anzeigen lassen.

In diesem Video erfahren Sie, wie das geht.

Ihre Möglichkeiten, den Abstand zwischen zwei Objekten zu messen:

• Das Maßband
• Anzeige von Maßen zwischen Möbeln in 2D Grundrissen
  • Das Maßband in den Helfer-Elementen
  • Die Maßlinie in den Helfer-Elementen

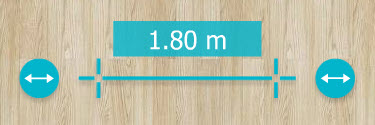

Das Maßband

Verwenden Sie das Maßband, um die Abstände gleich beim Einfügen oder Verschieben von Möbeln zu überprüfen.

1. Öffnen Sie das Menü  und klicken dann auf Maßband. Das Maßband erscheint in Ihrem Zeichenfeld.




2. Optional: Verwenden Sie das Mausrad, um die Stelle, die Sie messen möchten, zu vergrößern. Dies erleichtert die Feinabstimmung der Größe des Maßbands.
3. Klicken und ziehen Sie einfach auf die Mitte des Maßbands, um es zu verschieben, und verwenden Sie die Pfeile, um die Größe zu ändern.
4. Wenn Sie mit dem Messen fertig sind, können Sie das Maßband zur Seite schieben. Oder Sie klicken auf das gelbe Menü und dann auf Maßband, um es zu schließen.

Tipp: Wenn Sie Gegenstände in einem anderen Modus als dem Möbel-Modus messen, empfiehlt es sich, das gelbe Menü zu öffnen und auf Möbel immer anzeigen zu klicken, um Ihre Möbel in allen Modi zu sehen.

Anzeige von Maßen zwischen Möbeln in 2D Grundrissen

Wenn Sie in Ihren 2D Grundrissen tatsächlich Maße zwischen den Möbeln anzeigen möchten, haben Sie zwei Möglichkeiten.

Das Maßband in den Helfer-Elementen

Dieses Maßband eignet sich am besten für Entfernungen von mehr als 0,7 m.

1. Öffnen Sie das gelbe Menü und klicken Sie auf Möbel immer anzeigen - dadurch wird sichergestellt, dass Ihre Möbel in allen RoomSketcher-Modi angezeigt werden.
2. Öffnen Sie dann den Fenster usw.-Modus und klicken Sie auf Symbole, Text und Linien.
3. Hier finden Sie das Maßband-Werkzeug.

4. Platzieren Sie es auf Ihrem Grundriss und klicken es in der Mitte an, halten Sie dabei die Maus gedrückt und ziehen Sie dann, um es zu verschieben. Verwenden Sie den runden Pfeil, um es zu drehen, und die diagonalen Pfeile, um die Größe zu ändern.

Tipp: Um zu sehen, wie es auf Ihrem 2D Grundriss aussehen wird, klicken Sie auf Menü, Vorschau 2D Grundriss. Diese Option ist für Pro- und Team-Kunden verfügbar.

Die Maßlinie in den Helfer-Elementen

Für kleinere Entfernungen empfehlen wir das Maßlinien-Werkzeug.

1. Öffnen Sie das gelbe Menü und klicken Sie auf Möbel immer anzeigen - dadurch wird sichergestellt, dass Ihre Möbel in allen RoomSketcher-Modi angezeigt werden.
2. Öffnen Sie dann den Fenster usw.-Modus und klicken Sie auf Symbole, Text und Linien.
3. Hier finden Sie das Maßlinien-Werkzeug.


4. Platzieren Sie es auf Ihrem Grundriss und klicken es in der Mitte an, halten Sie dabei die Maus gedrückt und ziehen Sie dann, um es zu verschieben. Verwenden Sie den runden Pfeil, um es zu drehen, und die diagonalen Pfeile, um die Größe zu ändern.
5. Notieren Sie sich rechts unter Eigenschaften die Länge.
6. Klicken Sie auf die Registerkarte und suchen Sie das Text-Werkzeug.



7. Fügen Sie es zu Ihrem Projekt hinzu und platzieren Sie es neben der Maßlinie.
8. Geben Sie in das Beschriftungsfeld auf der rechten Seite die Länge ein, die Sie zuvor notiert haben, und passen Sie bei Bedarf die Schriftgröße an.

Tipp: Um zu sehen, wie es auf Ihrem 2D Grundriss aussehen wird, klicken Sie auf Menü, Vorschau 2D Grundriss. Diese Option ist für Pro- und Team-Kunden verfügbar.
