Wie kann ich meine 3D Grundrisse anpassen?

  • Aktualisiert

Mit Styles im Web Portal von RoomSketcher können Sie das Erscheinungsbild Ihrer 3D Grundrisse ganz einfach anpassen.

Mit Styles steuern Sie, wie Ihr Grundriss dargestellt wird. Sie können Farben, das Erscheinungsbild der Wände, Raumnamen, die Sichtbarkeit von Möbeln sowie viele weitere visuelle Elemente anpassen. So erstellen Sie mühelos 3D Grundrisse, die genau zu Ihren Anforderungen passen – egal, ob Sie eine klare Präsentation wünschen oder einen Grundriss mit Ihrem Branding.

Pro-Kunden können einen Style auf ihr Konto anwenden. Team-Kunden können mehrere Styles erstellen.

Sehen Sie sich unser kurzes Einführungsvideo an und erfahren Sie unten, wie Sie es selbst einrichten.




Wo finde ich Styles?

Styles sind für Pro- und Team-Abonnenten im Web Portal verfügbar.

So greifen Sie auf Styles zu:

  1. Melden Sie sich in Ihrem Web Portal an.
  2. Klicken Sie im linken Menü auf Styles.
  3. Scrollen Sie nach unten zu Grundrisse und klicken auf 3D Grundrisse.

    styles menü - gehe dann zu 3d grundrisse

  4. Klicken Sie auf eine der Optionen, um das Erscheinungsbild Ihrer Grundrisse anzupassen.

    styles - 3d grundrisse einstellungen.png



Was kann ich anpassen?

Sie können viele Elemente Ihrer 3D Grundrisse anpassen, darunter:

Möbel

  • Alle – alle Möbel, die in Ihrem RoomSketcher Projekt sind, werden bei der Grundriss-Generierung hinzugefügt.

    3D Floor Plan - Camera Settings - Camera Pitch -80.jpg
  • Feste Installationen – nur feste Einbauten werden angezeigt, wenn Sie einen Grundriss generieren. Feste Einbauten sind Küchenmöbel, Sanitäreinrichtung, Schränke und Kaminöfen. Um zusätzliche Gegenstände als feste Einbauten zu definieren, wählen Sie den Gegenstand in der App aus, dann unter Erweiterten Einstellungen Feste Platzierung aktivieren.

    3D - 2 Fixed Installations.jpg

  • Keine Möbel – keine Möbel werden dem Grundriss bei der Generierung hinzugefügt. Der Grundriss beinhaltet jedoch stets Türen, Fenster und Treppen.

    3D - 2 No Furniture.jpg




Wandschnitthöhe

Hier legen Sie fest, auf welcher Höhe die Wände im generierten 3D Grundriss abgeschnitten werden. Alle Möbel, die oberhalb dieses Wertes platziert sind, werden ebenfalls abgeschnitten und sind auf dem generierten Grundriss nicht zu sehen.

Bitte beachten Sie: Wenn im Projekt Dachschrägen eingetragen haben, werden die Wände nicht abgeschnitten und vollständig dargestellt. Es sei denn, der eingetragene Wert für die Wandschnitthöhe ist geringer als die tiefste eingetragene Deckenhöhe.

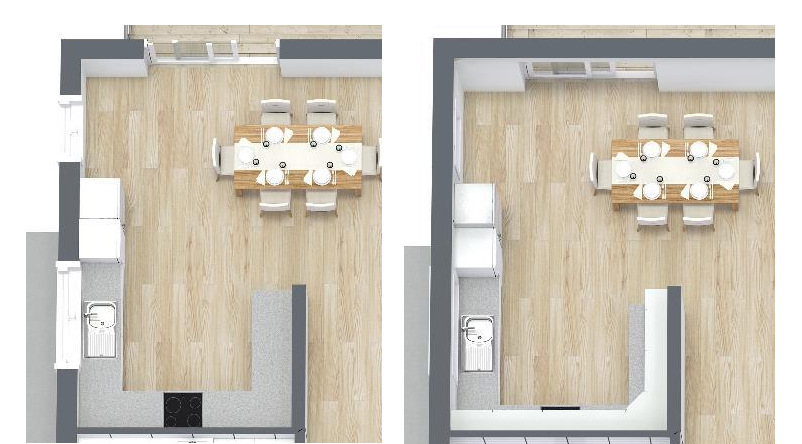

wall cut height.jpg

Im linken Beispiel liegt die Wandhöhe bei 1,3 Metern. Die Küchenwandschränke werden daher 'abgeschnitten' und sind nicht zu sehen. Im rechten Beispiel wurde kein Wert für die Wandschnitt höhe eingegeben. Daher sind die Wände nicht abgeschnitten.


Sichtbare Elemente

  • Raumnamen - Entscheiden Sie, ob Raumnamen bzw. Bereichsnamen auf Ihren gerenderten 3D Grundrissen eingetragen werden sollen oder nicht, die im Projekt hinzugefügt wurden (siehe  Raumnamen einfügen und bearbeiten).
  • Raumgrößen - Legen Sie fest, ob Raumgrößen, also die Quadratmeter, auf Ihren gerenderten 3D Grundrissen eingetragen werden sollen oder nicht, wenn Sie diese im Projekt angegebenen haben (siehe Raumgröße anzeigen).
  • Möbelbeschriftungen - Entscheiden Sie, ob Beschriftungen von Möbeln auf Ihren gerenderten 3D Grundrissen eingetragen werden sollen oder nicht, die Sie im Projekt angegebenen haben.
  • Feste Deckenelemente immer anzeigen - Wenn Sie diese Option wählen, werden Elemente, die sowohl als Deckenelement als auch als feste Platzierung gekennzeichnet sind, in den 3D Grundriss aufgenommen, auch wenn sie über der Wandschnitthöhe platziert sind. Um ein Element als Feste Platzierung zu makieren, wählen Sie es aus, und aktivieren Sie rechts unter Erweiterte Eigenschaften Feste Platzierung.



Farben

Wählen Sie Farben für Text, Eingangspfeil (Füll- sowie Konturfarbe), Pfeile, Linien und Wandoberkante (also die Fläche, an der die Wand abgeschnitten ist).

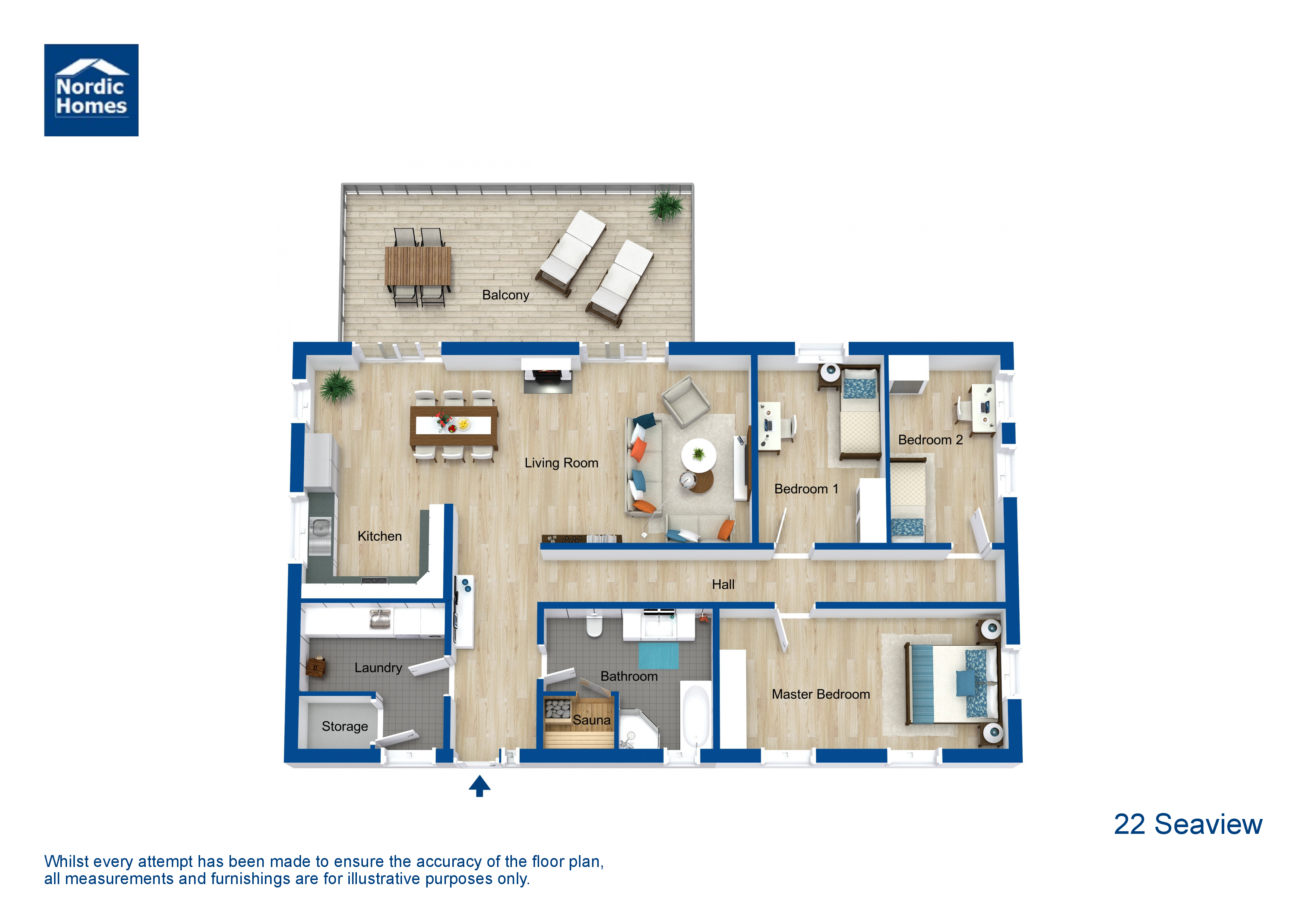

My First Project - Level 1 - 3D Floor Plan - Purple.jpg


Kamera

Legen Sie Neigung, Position und Sichtfeld der Kamera fest.

  • Kameraneigung - Sie können einen Wert zwischen -90 und 0 Grad eingeben. Ein Wert von -90 Grad bewegt die Kamera nach unten, und 0 Grad nach oben.

    Neigung -90: Icon - Camera Angled Down.png  Neigung 0: Icon - Camera Angled Front.png

    Beispiele
    Kameraneigung -40 Grad

    3D - 4 Camera Pitch 40.jpg

    Kameraneigung -80 Grad

       3D Floor Plan - Camera Settings - Camera Pitch -80.jpg

  • Kameraposition - Sie können einen Wert zwischen -179 und 180 Grad wählen.

    Beispiele

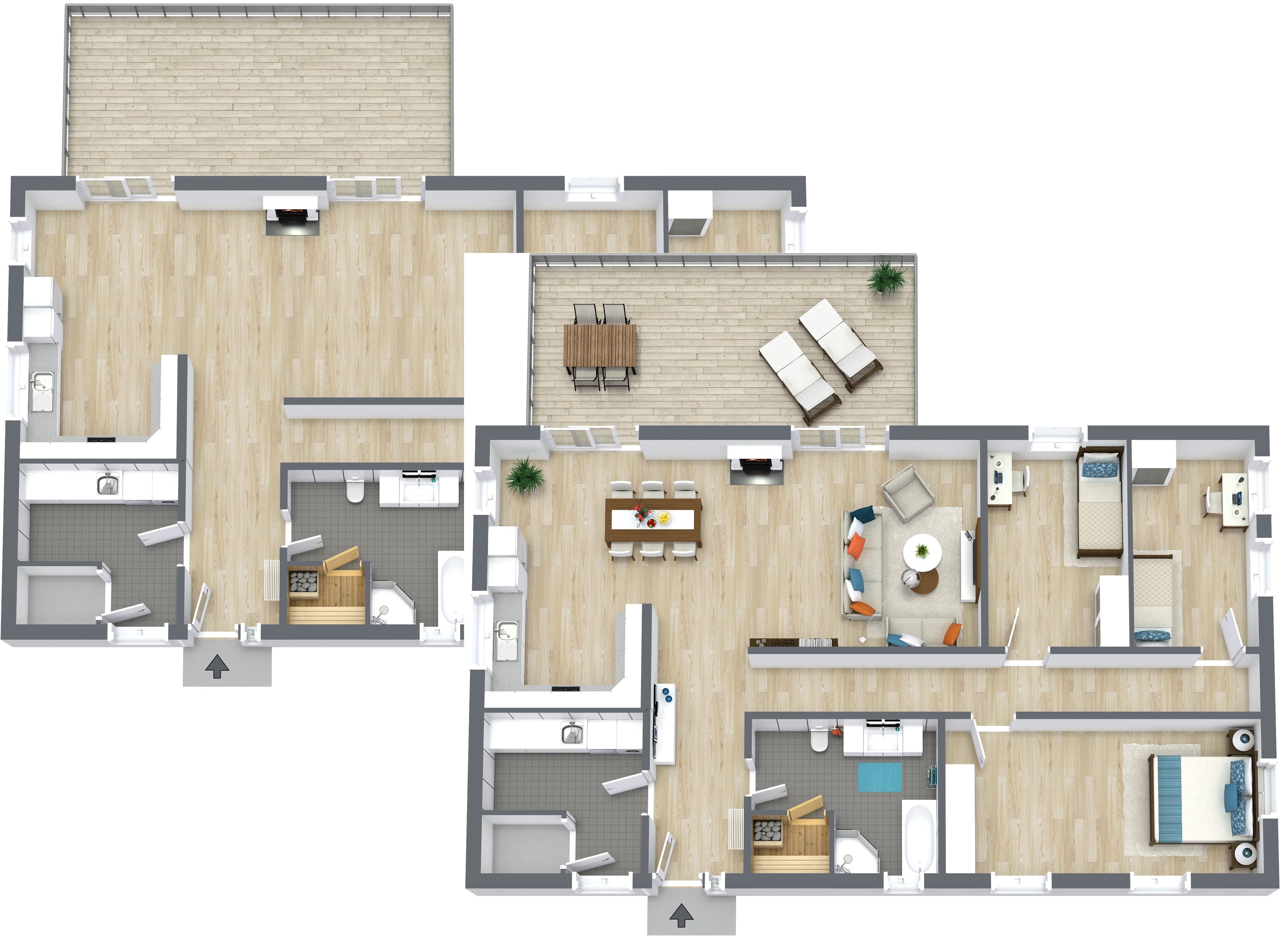

    Kameraposition -45 Grad

    3D Floor Plan - Camera Settings - 5 Camera Position -45.jpg

    Kameraposition 0 Grad

    3D Floor Plan - Camera Settings - Camera Pitch -80.jpg

    Kameraposition 45 Grad

    3D - 5 Camera Position 45.jpg

  • Kamerasichtfeld - Sie können einen Wert zwischen 1 und 90 Grad angeben.


    Beispiele

    Kamerasichtfeld 15 Grad

    3D - 6 Camera Field of View 15.jpg

    Kamerasichtfeld 90 Grad

    3D Floor Plan - Settings - Camera Field of View 90.jpg
