Beispiele für individuelle 2D Grundrisse

2D Grundrisse – In schwarz-weiß


Möchten Sie schwarz-weiße Grundrisse erstellen? Dieser Artikel zeigt Ihnen wie es geht.

Beispiel 1

Dieser Grundriss zeigt feste Einbauten (Bad- und Küchenmöbel sowie Schränke) und enthält Raummaße in Metern und Fuß sowie ein Textfeld mit Angabe der Gesamtfläche.


So erstellen Sie einen Grundriss mit diesen Eigenschaften:

  1. Zeichnen Sie in der RoomSketcher App Ihren Grundriss und fügen Sie alle Möbel hinzu.
  2. Berechnen Sie die Gesamtfläche und notieren Sie diese.
  3. Öffnen Sie im Fenster etc. Modus die Kategorie Symbole, Text und Linien, um ein Textfeld mit der Gesamtfläche hinzuzufügen.
  4. Mit den Erweiterten Werkzeugen zur Bemaßung fügen Sie die gewünschte Maße hinzu.

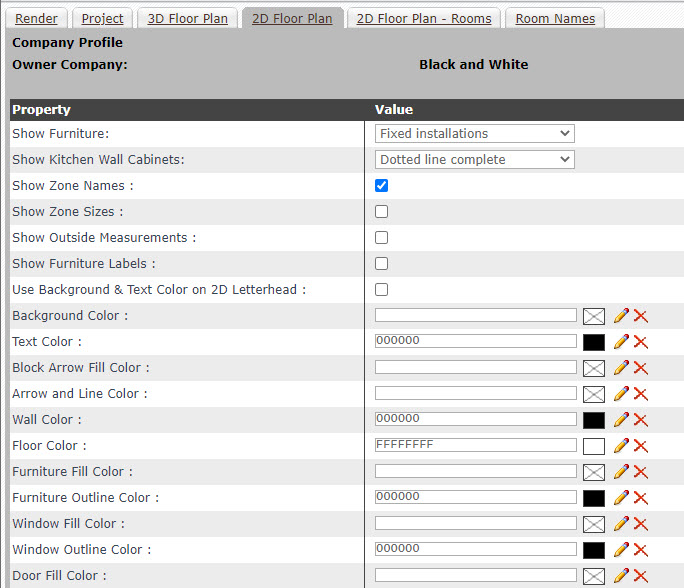

  5. Öffnen Sie die Erweiterten Profil-Einstellungen in Ihrem RoomSketcher-Konto und gehen zum Reiter 2D Floor Plan. Hier die Einstellungen für einenschwarz-weißen Grundriss.


  6. Stellen Sie sicher, dass Sie Apply klicken, bevor Sie den Reiter verlassen.





Beispiel 2

Dieser Grundriss zeigt alle Möbel und bezieht die Raumgröße sowie die Außenbemaßungen ein. Der Grundriss enthält auch den Hilfskreis für Rollstühle.






So erstellen Sie einen Grundriss mit diesen Eigenschaften:

Befolgen Sie die Schritte aus dem obigen Beispiel. Hier die Einstellungen für den Reiter 2D Floor Plan, um einen schwarz-weißen Grundriss zu erhalten:
