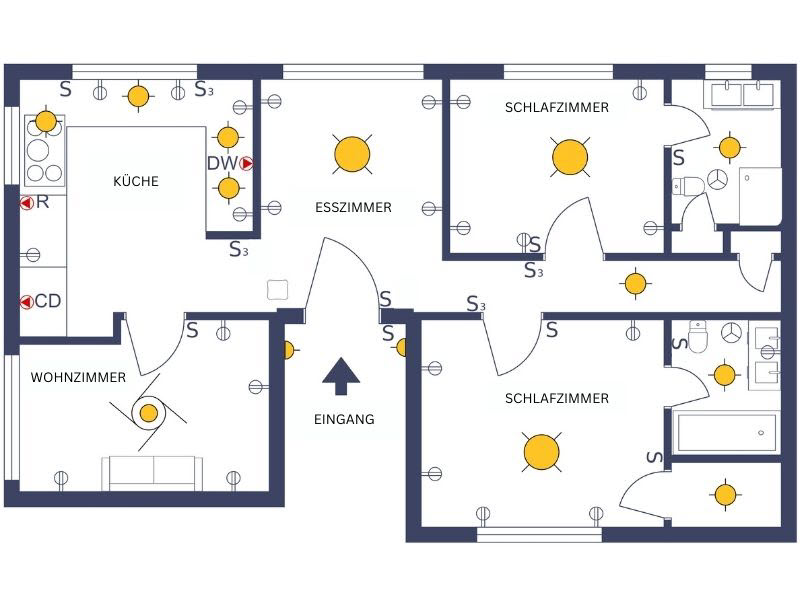

Die Platzierung von elektrischen Bauteilen wie Steckdosen, Schaltern und Armaturen ist für jedes Renovierungs- oder Neubauprojekt unerlässlich. Mit RoomSketcher können Sie ganz einfach einen professionell aussehenden Elektroplan zeichnen und anpassen.
Was ist ein elektrischer Plan?
Ein elektrischer Plan ist eine detaillierte technische Zeichnung, die Ihnen eine klare Vorstellung von den elektrischen Einrichtungen in einem Gebäude gibt.
Mit RoomSketcher können Sie Ihre eigenen Elektropläne erstellen. Diese enthalten nicht nur alle wichtigen elektrischen Symbole, sondern auch die Elemente eines klassischen Grundrisses – dazu gehören Wände, Fenster, Türen, Treppen sowie optional Küchen- und Sanitärinstallationen.
Alle elektrischen Symbole sind nur auf 2D Grundrissen sichtbar. Sie sind Teil unserer vollständigen Produktbibliothek, die für Pro- und Team-Kunden verfügbar ist.
In diesem Artikel zeigen wir Ihnen, wie Sie in nur vier Schritten einen elektrischen Grundriss mit RoomSketcher erstellen.
- Schritt 1: Zeichnen Sie den Grundriss
- Schritt 2: Elektrische Symbole hinzufügen
- Schritt 3: Anmerkungen hinzufügen
- Schritt 4: 2D Grundriss generieren und drucken
- Wie erhalte ich eine Version mit Elektrosymbolen und eine nur mit Möbeln?
- Top Tipp: Farbe der Symbole ändern
-
Häufig gestellte Fragen (FAQ)
Schritt 1: Zeichnen Sie den Grundriss
- Starten Sie ein neues Projekt.
- Klicken Sie das
Plus-Symbol im oberen Menü.
- Wählen Sie dann Leeres Projekt.
- Klicken Sie das
- Zeichnen Sie Wände und fügen Fenster, Türen sowie Treppen hinzu.
- Falls Sie für diesen Schritt Hilfe benötigen, sehen Sie sich unser Video Den ersten Grundriss zeichnen an.
- (Optional) Verwenden Sie eine Bauzeichnung o. ä. als Vorlage: Grundriss nach Vorlage zeichnen
- (Optional) Fügen Sie fest eingebaute Installationen für Bad und Küche hinzu.
- Mehr zu diesem Schritt finden Sie auch unter Möbel hinzufügen.
- Mehr zu diesem Schritt finden Sie auch unter Möbel hinzufügen.
Schritt 2: Elektrische Symbole hinzufügen

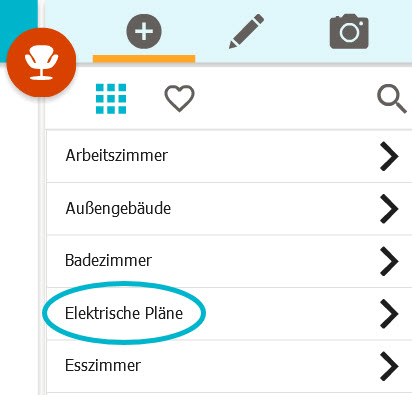

- Wählen Sie den Möbel Modus und klicken dann auf die Kategorie Elektrische Pläne.
- Falls Sie die Kategorie nicht sehen, müssen Sie Ihre Möbel-Bibliothek aktualisieren. Nachdem Sie die Bibliothek aktualisiert haben, müssen Sie die RoomSketcher App vollständig schließen und anschließend erneut öffnen.
- Falls Sie die Kategorie nicht sehen, müssen Sie Ihre Möbel-Bibliothek aktualisieren. Nachdem Sie die Bibliothek aktualisiert haben, müssen Sie die RoomSketcher App vollständig schließen und anschließend erneut öffnen.

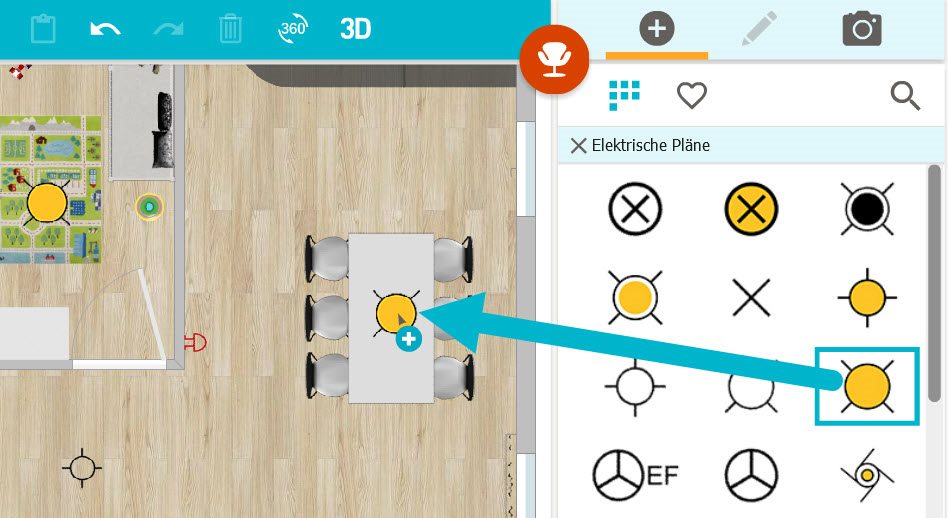

- Wählen Sie dann eines der über 70 Symbole aus und fügen Sie es mit Drag & Drop zu Ihrem Grundriss hinzu.
So finden Sie die richtigen Symbole
Die RoomSketcher-Bibliothek für Elektropläne besteht aus über 70 Symbolen, von Schaltern, Steckdosen, Kabeln, Lampen, Ventilatoren bis hin zu Symbolen für Rauch- und Feuermelder und vielem mehr. Hier finden Sie Hilfe, um genau das Symbol zu finden, das Sie suchen.
Unser Tipp: Nutzen Sie die Suchfunktion

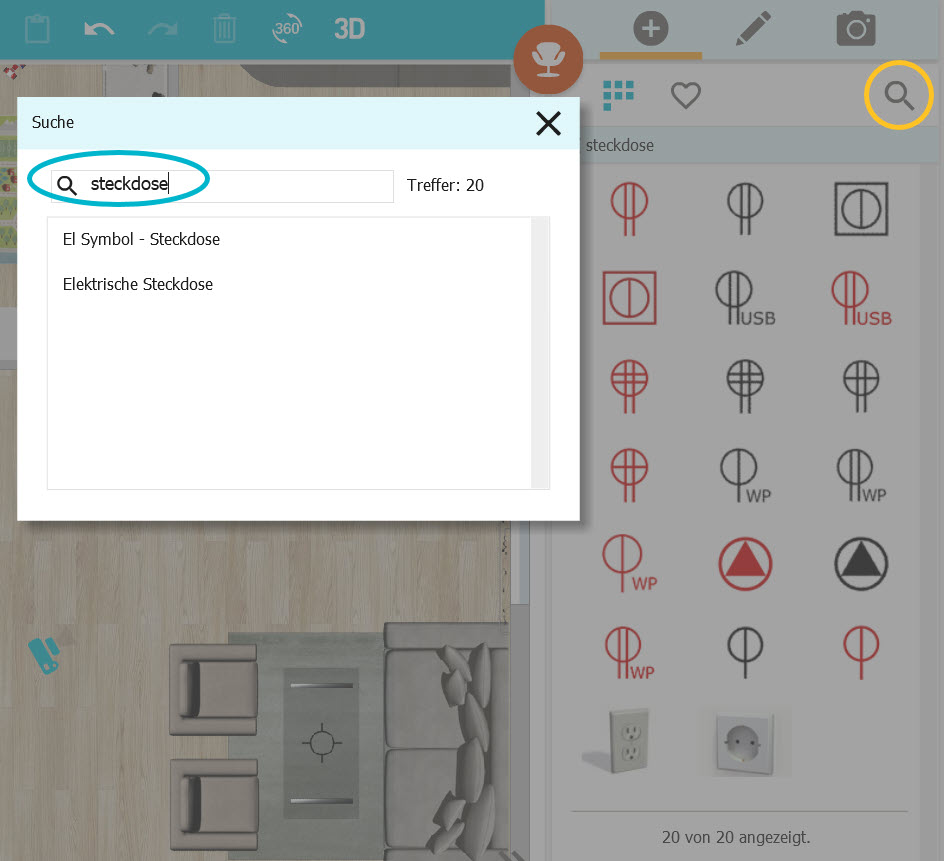

- Klicken Sie die Lupe
oben rechts, um die Suche zu öffnen.
- Geben Sie einen Suchbegriff ein und es werden Ihnen alle zugehörigen Symbole angezeigt.
Hier sind einige hilfreiche Suchbegriffe:
- Licht
- Deckenleuchte
- Wandleuchte
- Schalter
- Steckdose
- Sicherheit
Schritt 3: Anmerkungen hinzufügen
Es kann eine gute Idee sein, Beschriftungen und Notizen zur besseren Veranschaulichung hinzuzufügen. In RoomSketcher können Sie ganz einfach Text, Linien, Pfeile und Beschriftungen hinzufügen, um einen klaren und detaillierten Plan zu erstellen.
- Wählen Sie den Fenster etc. Modus.
- Öffnen Sie die Kategorie Symbole, Text und Linien.

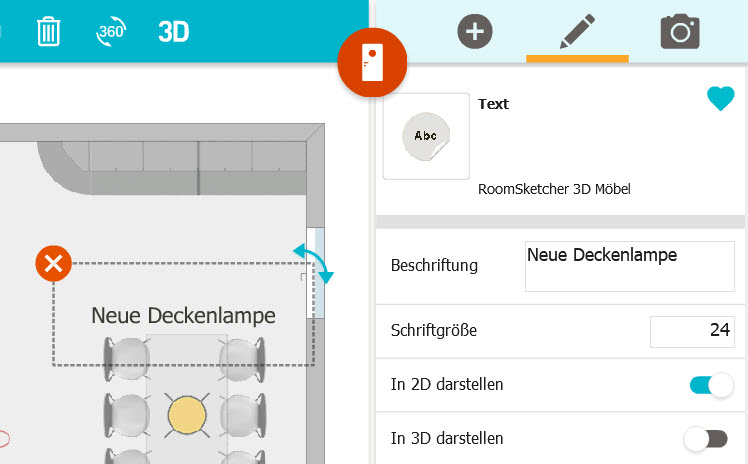

- Wählen Sie Ihr gewünschtes Element und ziehen Sie es mittels Drag & Drop in den Grundriss. In diesem Beispiel haben wir ein Text-Element gewählt:
Mehr Information und Hilfe fnden Sie in diesem Artikel: Symbole, Text und Linien hinzufügen
Schritt 4: 2D Grundriss generieren und drucken
- Öffnen Sie das Hauptmenü (gelbes Feld oben links) und wählen Sie in der ersten Spalte 2D Grundrisse.
- Klicken Sie Generieren, um das Rendering für Ihren Grundriss zu starten.
- Ist das Rendering abgeschlossen und der Grundriss fertig, wählen Sie Auf Datenträger speichern oder Drucken.
Eine ausführliche Anleitung finden Sie auch hier: 2D Grundrisse generieren
Wie erhalte ich eine Version mit Elektrosymbolen und eine nur mit Möbeln?
Wenn Sie verschiedene Versionen desselben Grundrisses nutzen oder präsentieren möchten – eine mit elektrischen Symbolen und eine nur mit Möbeln – können Sie dies ganz einfach tun, indem Sie Etagen in RoomSketcher verwenden, um die Inhalte zu trennen.
-
Wenn Sie bereits einen möblierten Grundriss haben:
Erstellen Sie eine Kopie der Etage und wählen Sie die Option, bei der keine Möbel kopiert werden. So erhalten Sie eine leere Version des Grundrisses, in dem Sie Ihre Elektrosymbole hinzufügen können. -
Wenn Sie bereits einen Elektroplan haben:
Kopieren Sie die Etage und wählen Sie ebenfalls die Option, bei der keine Möbel kopiert werden (da Elektrosymbole als Möbelobjekte gezählt werden). Danach haben Sie eine leere Version Ihres Grundrisses, den Sie ohne die Elektrosymbole neu möblieren können.
So können Sie ganz einfach zwischen einem Möbelplan und einem Elektroplan wechseln und alles übersichtlich organisiert halten. Lesen Sie hier mehr dazu: Wie kann ich Etagen bearbeiten, kopieren und löschen?
Top Tipp: Sie können auch die Farbe der Symbole ändern
Alle elektrischen Symbole sind standardmäßig in schwarzer Farbe gehalten. Darüber hinaus haben die meisten Symbole ein entsprechendes Pendant in einer roten, blauen oder gelben Farbe. Sie können wählen, ob Sie die farbigen Symbole verwenden möchten, oder nur die schwarzen, oder ob Sie beispielsweise gelbe Symbole für alle Lichtquellen und schwarze Symbole für Steckdosen einsetzen möchten.
Sie können sogar die Farbe für alle Symbole ändern, die vollständig schwarz sind. Diese schwarzen Symbole übernehmen die Profilfarbe Ihrer Möbelkontur.
Wenn Sie individuelle Farben für Ihre elektrischen Symbole und Möbel wünschen, kontaktieren Sie uns bitte – wir richten das für Sie ein.

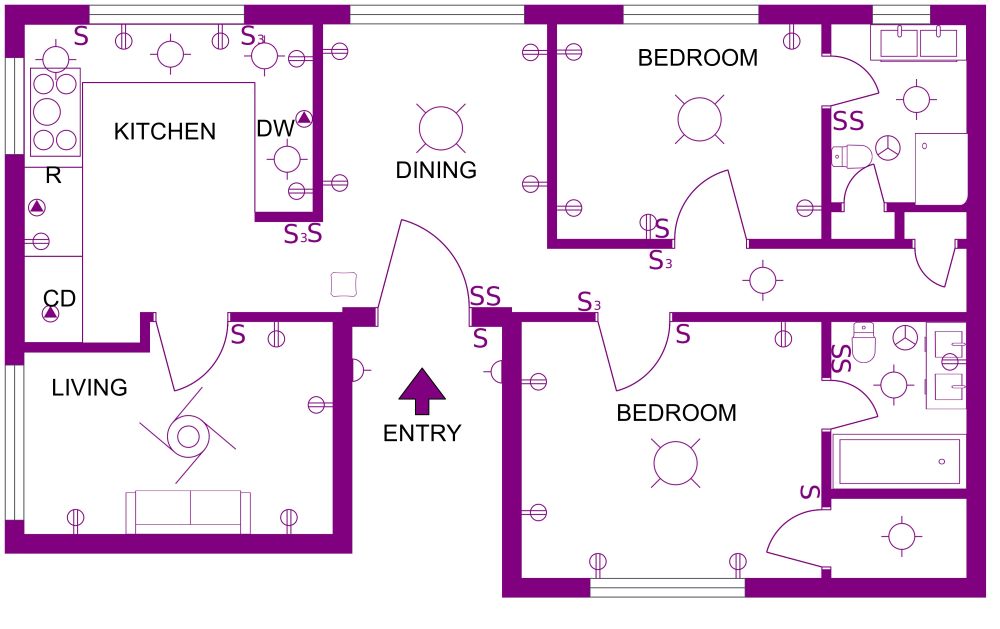

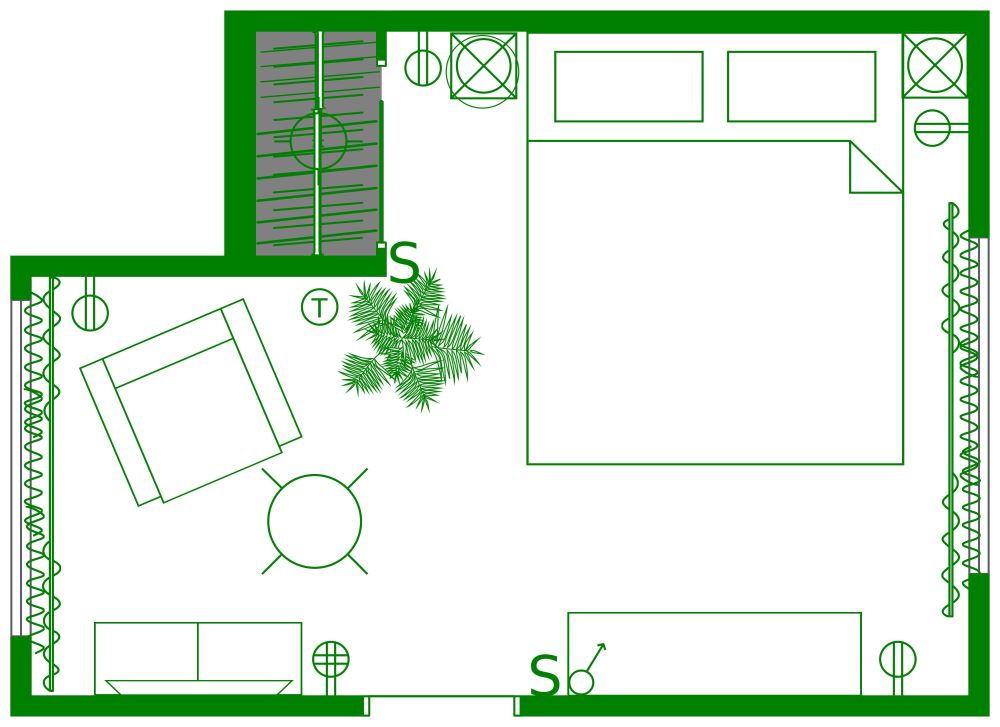

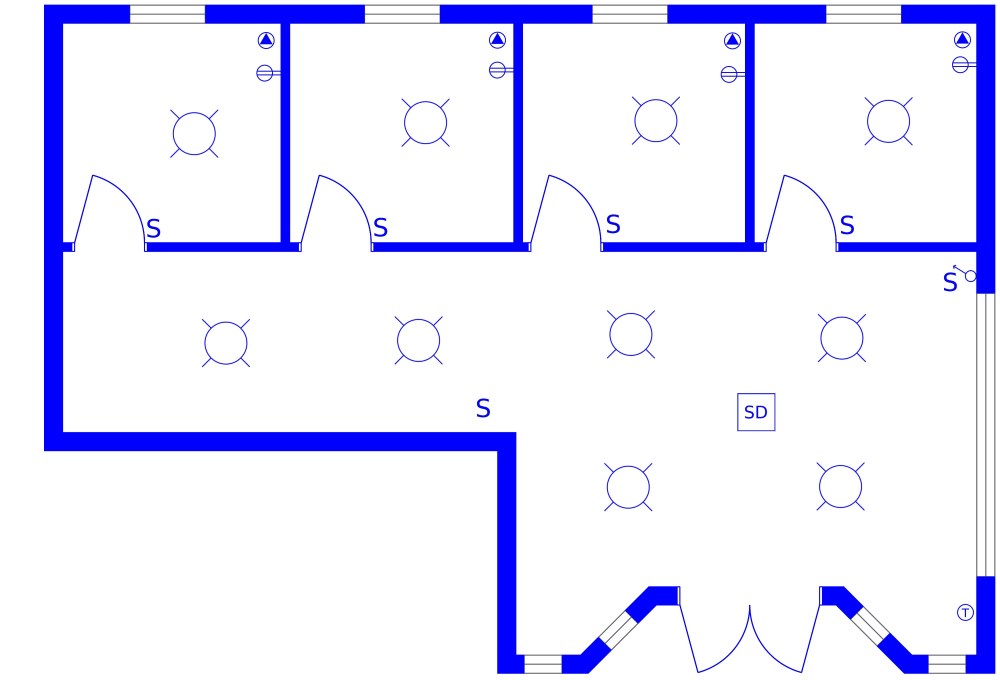

Hier finden Sie einige Beispiele zur Inspiration:
