Welche Optionen habe ich beim Speichern und Drucken?

Mit RoomSketcher können Sie Ihre Grundrisse in verschiedenen Formaten und Größen herunterladen und drucken. Das Video zeigt Ihnen, wie es geht. Und unterhalb erklären wir die verschiedenen Optionen.

Erfahren Sie mehr zu den verschiedenen Optionen:

• Briefkopf
• Maßstab
• Web Bild
• Papiergrößen

Briefkopf

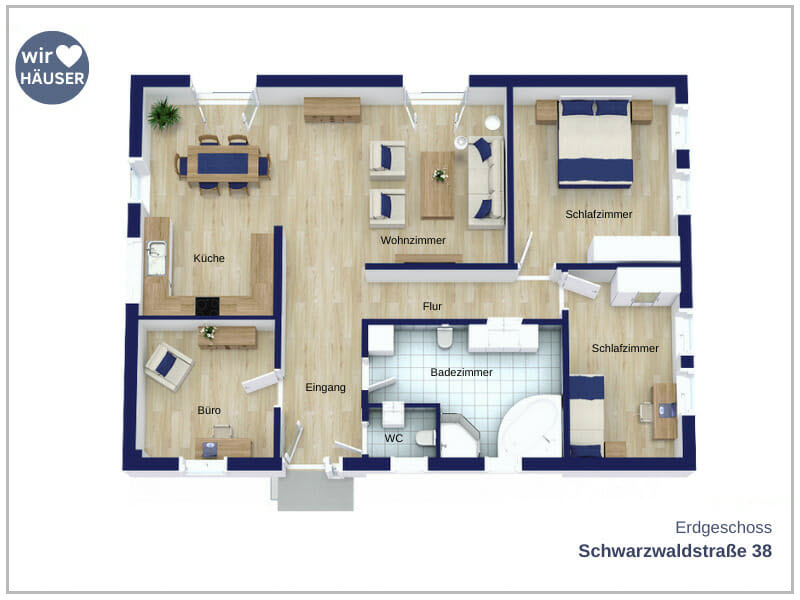

Verwenden Sie das Briefkopf-Format, wenn Sie einen Grundriss mit Text (z.B. Name des Projekts und/oder der Etage), optional mit Logo und Haftungsausschluss möchten. Das Dateiformat für den Briefkopf ist PDF oder JPG. Wenn Sie auf einem Tablet arbeiten, ist das Dateiformat für den Briefkopf eine Bilddatei.

Lesen Sie mehr über die Optionen für den Briefkopf und wie Sie ihn einrichten können in diesem Artikel.

Briefkopf-Optionen

Sie können zwischen folgenden Formaten wählen:

• Briefkopf: Standard – Der Grundriss wir mit dem definierten Briefkopf in keinem speziellen Maßstab heruntergeladen.
• Briefkopf: Relative Größe beibehalten – verfügbar für Projekte mit mehreren Etagen; das Größenverhältnis zwischen den Etagen wird beibehalten, sodass z.B. die flächenmäßig kleinste Etage auch entsprechend klein gedruckt wird, die Etagen also ein und denselben Maßstab aufweisen.
• Briefkopf: Kombinierter – verfügbar für Projekte mit mehreren Etagen; alle Etagen des Projekts werden auf einer Seite gedruckt.


Maßstab

Sie können Ihre Grundrisse in einem exakten, druckfähigen Maßstab speichern, indem Sie beim Export, also beim Speichern, ein Briefpapier mit integriertem Maßstab auswählen. So lassen sich Zeichnungen einfach weitergeben und stellen reale Maße korrekt dar.

So funktioniert es

NWählen Sie beim Speichern Ihres Grundrisses als PDF eine Briefkopf-Option mit Maßstab aus. Wählen Sie zum Beispiel 1:100, damit ein Meter im Grundriss als ein Zentimeter auf der Seite dargestellt wird.

Wichtige Hinweise

• Die Maßstab-Optionen sind nur im PDF-Format und bei der Wahl 'Auf Datenträger speichern' verfügbar.
• Maßstab Optionen sind auf Tablets nicht verfügbar.
• Der Maßstab wird automatisch dem Titel Ihrer Zeichnung hinzugefügt und in Klammern angezeigt.
  Beispiel: Hauptstraße 82 (1:100)
• Sie können auch eine Maßstabsleiste zu Ihrem Grundriss hinzufügen. Sie finden diese in der RoomSketcher App im Bereich Symbole, Text und Linien unter dem Namen Maßband. Mehr dazu hier: Wie kann ich Text und Beschriftung zu meinem Grundriss hinzufügen?
• Falls Sie Ungültige Papiergröße oder Invalid Paper Size als Dateinamen sehen, passt der ausgewählte Maßstab nicht auf die ausgewählte Papiergröße. Versuchen Sie einen anderen Maßstab und/oder Papiergröße zu wählen.

So durcken Sie den maßstabsgetreuen Grundriss

• Sobald Sie Ihre Grundrisse auf Ihrem Computer oder Mac gespeichert haben, können Sie die PDF drucken.
• Stellen Sie dabei sicher, dass die Druckeinstellungen auf 100%, also tatsächliche Größe oder Originalgröße eingestellt sind. Wenn Sie diese Option nicht wählen, kann es sein, dass der Drucker die Datei kleiner, also in einem anderen Maßstab, druckt, um sie z.B. Seitenrändern und der Papiergröße anzupassen.

Web Bild

Wählen Sie ein Web Bild-Format, wenn Sie nur die Grundrissgrafik speichern möchten, ohne Logo, Rand oder Text. Web Bilder werden als JPG erstellt.

Papiergrößen

*Nur für Auf Datenträger speichern verfügbar.
