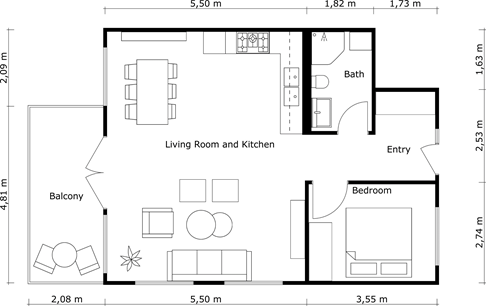

Es gibt in der RoomSketcher App verschiedene Wege, um 2D Grundrissen Außenbemaßungen hinzuzufügen. In diesem Artikel wird beschrieben, wie eine Außenmaßkette hinzugefügt wird, die so aussieht:
Um Außenmaße hinzuzufügen
- Öffnen Sie ein Projekt in der App.
- Wechseln Sie über den roten Modus Knopf in den Wand Modus.
- Klicken Sie das Auswählen Werkzeug
.

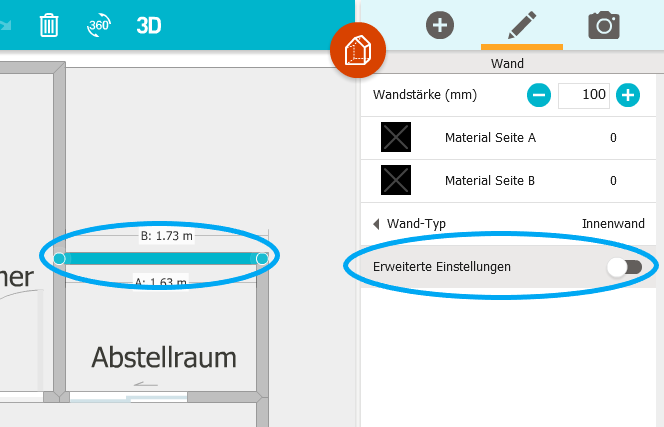

- Klicken Sie auf die Wand, für die das Außenmaß in der Außenmaßkette angezeigt werden soll. Rechts werden die Wand-Eigenschaften angezeigt.
- Öffnen Sie Erweiterte Einstellungen.

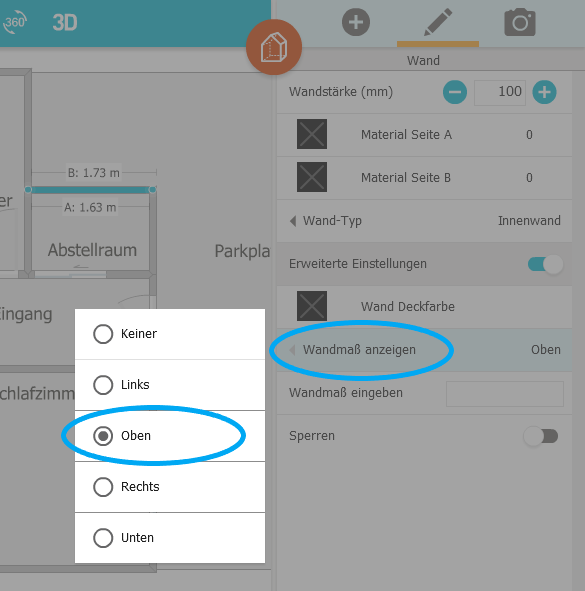

- Klicken Sie Wandmaß anzeigen und wählen Sie, ob das Wandmaß links vom Grundriss, oben, rechts oder unten angezeigt werden soll.
- Klicken Sie auf die nächste Wand, für die ein Wandmaß in der Außenmaßkette angegeben werden soll und wieder Wandmaß anzeigen um auszuwählen, wo das Wandmaß positioniert werden soll.
Tipps:
- RoomSketcher berechnet das Wandmaß automatisch. Sie haben die Möglichkeit manuell ein anderes Maß einzutippen, wenn das Maß in RoomSketcher nicht exakt dem anzugebenden Wert entsprechen sollte. Tippen Sie einfach das Maß bei Wandmaß eingeben in das Textfeld.
Vorschau und Grundriss generieren
Die Bemaßung wird nicht im Raumplaner angezeigt, während Sie planen. Um die Bemaßung zu sehen, lassen Sie sich – nachdem Sie die Einstellungen für alle Außenwände vorgenommen haben – eine Vorschau vom Grundriss anzeigen oder generieren Sie Grundrisse von Ihrem Projekt.
Grundriss-Vorschau
- Als Pro- oder Team-Kunde können Sie direkt in der RoomSketcher App eine Vorschau ansehen. So geht's:
- Öffnen Sie das Hauptmenü (gelbes Feld oben links).
- Wählen Sie in der zweiten Spalte Etage Vorschau 2D Grundriss.
- Mit einem kostenlosen Konto können Sie die Vorschau im Web Portal ansehen. So gehen Sie vor:
- Öffnen Sie Ihr Projekt im Web Portal.
- Klicken Sie auf Grundrisse (im Kasten, der den Grundriss zeigt).
- Klicken Sie oben rechts auf Mehr.
- Klicken Sie auf Vorschau 2D Grundriss.
- Eine genaue Anleitung mit Screenshots finden Sie hier: Kann ich eine Vorschau meines Grundrisses im Web Portal ansehen?
Grundriss generieren
Wenn Ihnen die Vorschau gefällt, klicken Sie einfach auf 2D Grundriss generieren.
