Mit RoomSketcher können Sie eine detaillierte Zeichnung erstellen, die die Platzierung aller wichtigen Komponenten für Heizungs-, Lüftungs- oder Klimaanlagen (HLK) zeigt. Zu den üblichen Elemente eines  Grundrisses, d. h. Wände, Fenster, Türen und Treppen, werden dann zusätzlich beispielsweise Wärmepumpen, Lüftungsanlagen, Heizkörper, Luftschächte oder Klimaanlagen hinzugefügt.

Die HLK-Produkte sind für alle Pro- und Team-Kunden verfügbar.

Dieser Artikel erklärt, wie Sie so einen Grundriss erstellen können. Folgen Sie einfach diesen vier einfachen Schritten:

• Schritt 1: Zeichnen Sie den Grundriss
• Schritt 2: Fügen Sie die Heizungs-, Lüftungs- oder Klimaelemente hinzu
• Schritt 3: Anmerkungen hinzufügen
• Schritt 4: Grundriss generieren und drucken

Schritt 1: Zeichnen Sie den Grundriss

1. Starten Sie ein neues Projekt.
   • Klicken Sie das Plus-Symbol im oberen Menü.
   • Wählen Sie dann Leeres Projekt.
2. Zeichnen Sie Wände und fügen Fenster, Türen sowie Treppen hinzu.
   • Falls Sie für diesen Schritt Hilfe benötigen, sehen Sie sich unser Video Den ersten Grundriss zeichnen an.
3. (Optional) Fügen Sie fest eingebaute Installationen für Bad und Küche hinzu.
   • Mehr zu diesem Schritt finden Sie auch unter Möbel hinzufügen.

Schritt 2: Fügen Sie die Heizungs-, Lüftungs- oder Klimaelemente hinzu

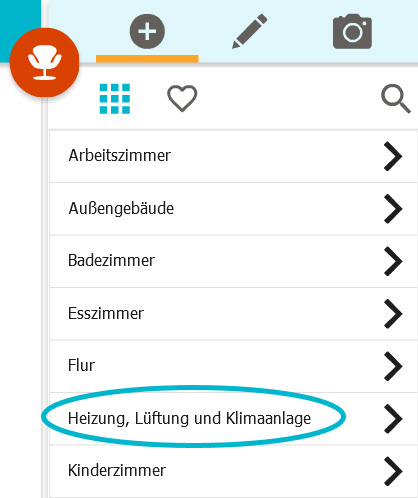

1. Wählen Sie den Möbel Modus und klicken dann auf die Kategorie Heizung, Lüftung und Klimaanlage.
   • Falls Sie die Kategorie nicht sehen, müssen Sie Ihre App aktualisieren.

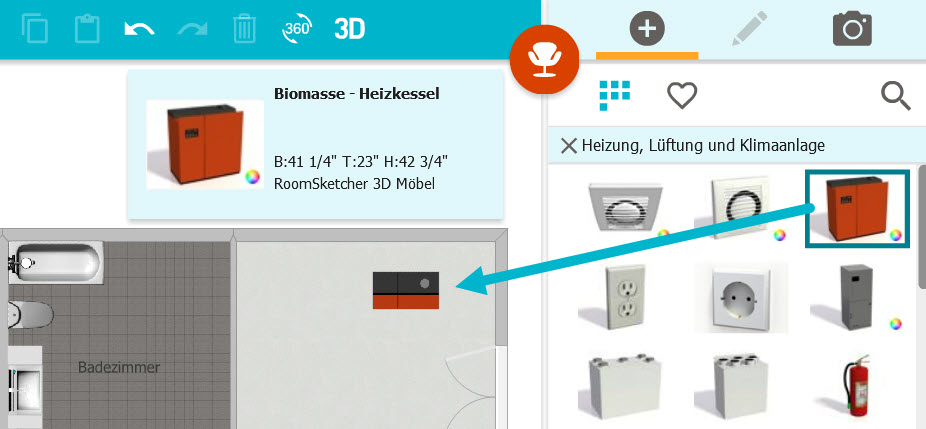

2. Wählen Sie dann aus über 100 Produkten aus und fügen Sie es mit Drag & Drop zu Ihrem Grundriss hinzu.



So finden Sie die richtigen Produkte

Die Kategorie Heizung, Lüftung und Klimaanlage umfasst eine breite Palette von HLK-Komponenten, darunter Wärmepumpen, Heizanlagen, Heizkörper, Klimaanlagen, Thermostate, Lüftungskanäle, Ventilatoren, Belüftungsabdeckungen oder sogar einen Öltank. Nachfolgend finden Sie ein paar Tipps, die die Suche nach dem gewünschten Produkt erleichtert.

Nutzen Sie die Suchfunktion

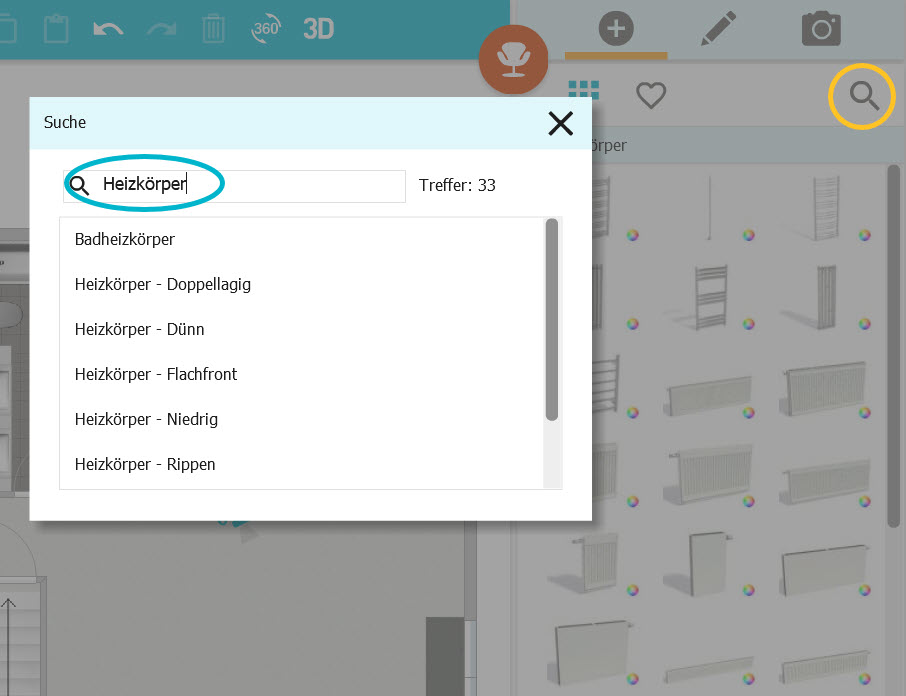

1. Klicken Sie die Lupe  oben rechts, um die Suche zu öffnen.
2. Geben Sie einen Suchbegriff ein und es werden Ihnen alle zugehörigen Produkte angezeigt, evtl. auch verschiedene Kategorien.




Nach Kategorien suchen

Alle Produkte sind auch nach Kategorien geordnet.

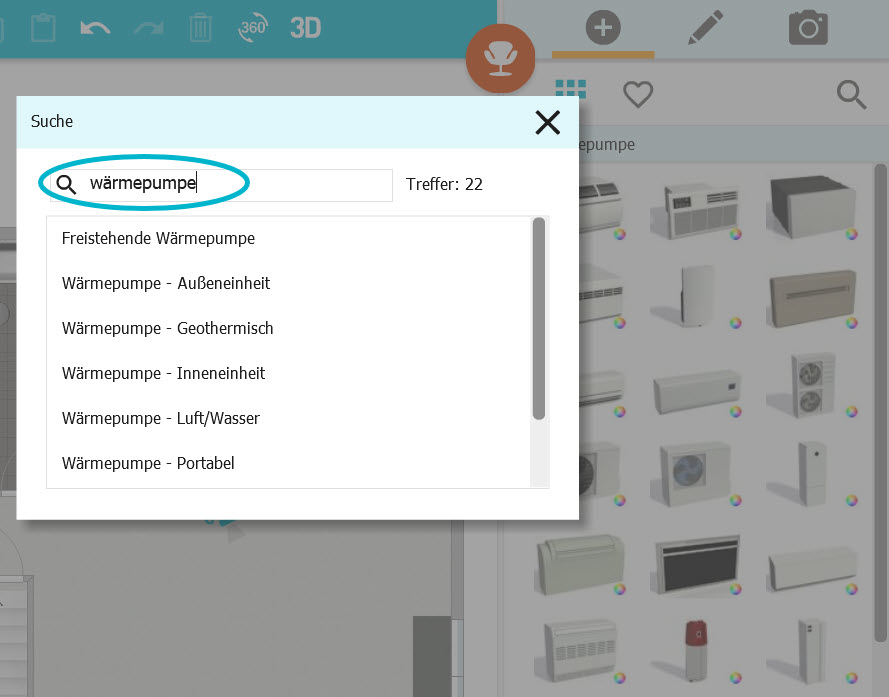

1. Geben Sie eine typische HLK-Kategorie in das Suchfeld ein, um eine Liste aller Kategorien zu erhalten. In diesem Beispiel haben wir nach Wärmepumpe gesucht.

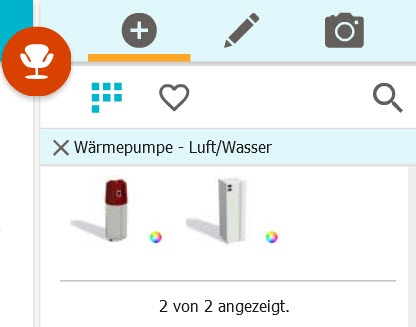

2. Klicken Sie dann auf die gewünschte Kategorie. Im untenstehenden Bild haben wir Wärempumpe - Luft/Wasser gewählt.





Hier sind einige nützliche Kategorien für Ihre Suche:

• Badventilator
• Boiler
• Heizkörper
• Heizung
• Klimaanalge
• Luft, Luftrohr, Luftverteiler
• Lüftungsabdeckung
• Ventilator
• Wärmepumpe

Schritt 3: Anmerkungen hinzufügen

Es kann eine gute Idee sein, Beschriftungen und Notizen zur besseren Veranschaulichung hinzuzufügen. In RoomSketcher können Sie ganz einfach Anmerkungen, Linien, Pfeile und Beschriftungen hinzufügen, um einen klaren und detaillierten Plan zu erstellen.

1. Wählen Sie den Fenster etc. Modus.
2. Öffnen Sie die Kategorie Symbole, Text und Linien.

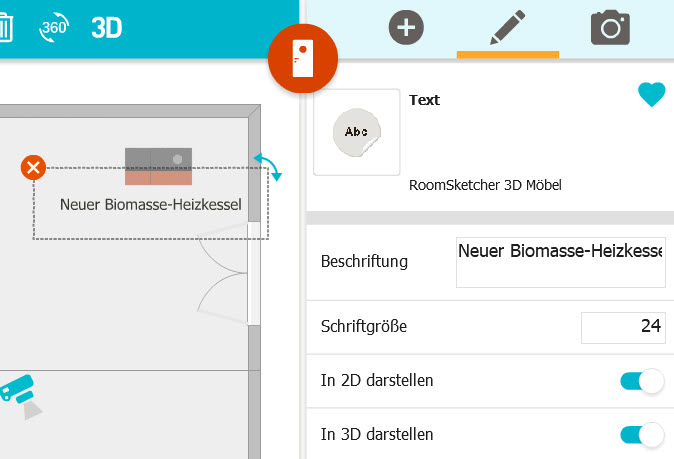

3. Wählen Sie Ihr gewünschtes Element und ziehen Sie es mittels Drag & Drop in den Grundriss. In diesem Beispiel haben wir ein Text-Element gewählt:





Mehr Information und Hilfe fnden Sie in diesem Artikel: Symbole, Text und Linien hinzufügen

Schritt 4: Grundriss generieren und drucken

1. Öffnen Sie das Hauptmenü (gelbes Feld oben links) und wählen Sie in der ersten Spalte 2D Grundrisse oder 3D Grundrisse.
2. Klicken Sie Generieren, um das Rendering für Ihren Grundriss zu starten.
3. Ist das Rendering abgeschlossen und der Grundriss fertig, wählen Sie Auf Datenträger speichern oder Drucken.

Eine ausführliche Anleitung finden Sie auch hier: 2D und 3D Grundrisse generieren

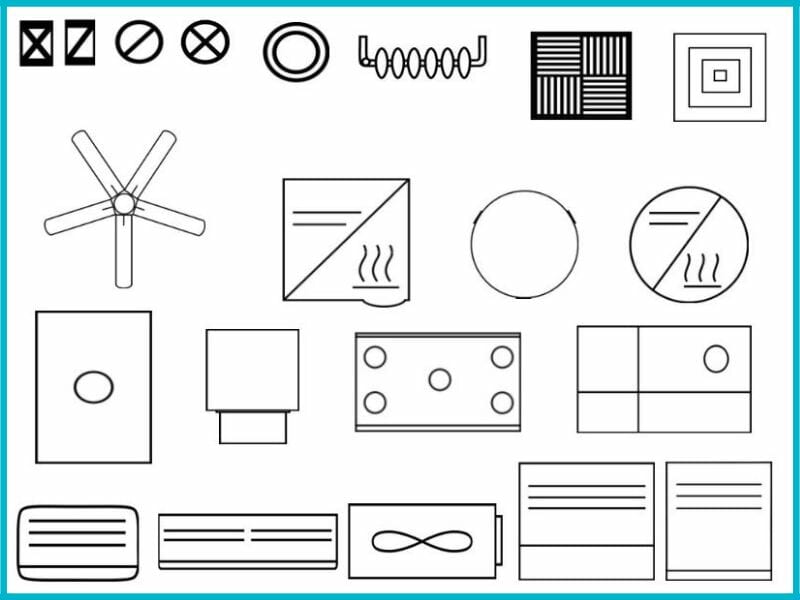

Top-Tipp: 2D Symbole

Alle HLK-Elemente haben Standard-Symbole für die 2D Grundrisse. Diese Symbole sind in der Branche weithin anerkannt und erleichtern Ihren Kunden und Auftragnehmern das Lesen und Verstehen des Layouts. Wenn Ihr Projekt fertig ist, generieren Sie einfach den 2D Grundriss, und die Symbole werden automatisch hinzugefügt.
