Beispiel-Lageplan
In diesem Artikel lernen Sie, wie Sie 2D Lagepläne erstellen. Um 3D Lagepläne zu erstellen, siehe: Erstellen eines 3D Lageplans.
Dieser Artikel enthält die folgenden Schritte:
- Gebäude zeichnen
- Umrandung des Lageplans zeichnen
- Zonen erstellen
- Farben oder Materialien definieren
- Pflanzen hinzufügen
- Zäune und Geländer hinzufügen
- Maßangaben hinzufügen
- Text, Beschriftungen und Symbole hinzufügen
- Lageplan ansehen und erstellen
Schritt 1: Gebäude zeichnen
Der erste Schritt besteht darin, die Umrisse bzw. Grundrisse der Gebäude zu zeichnen, die auf dem Lageplan erscheinen sollen. Sie können nur die Außenwände der Gebäude anzeigen oder den gesamten Grundriss (einschließlich Innenwände und Möbel) darstellen.

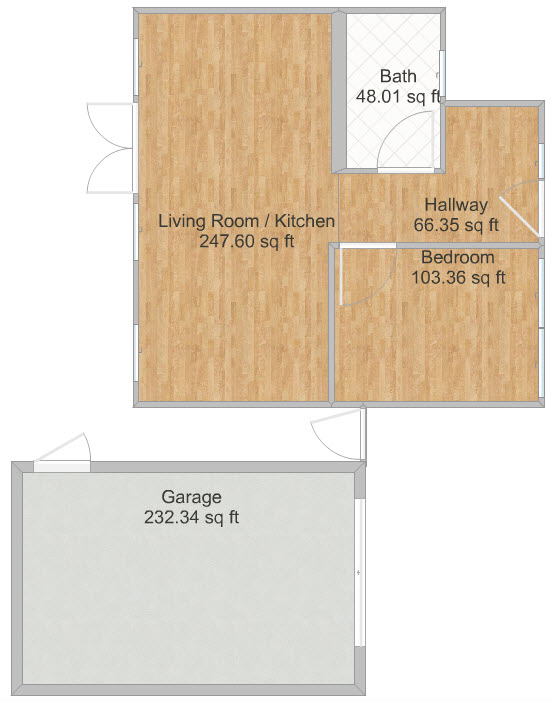

Beispielgebäude für den Lageplan
Tipp: Einen Grundriss und Lageplan in einem Projekt erstellen
Sie können einen Grundriss und Lageplan in einem Projekt mit Etagen erstellen. (Wenn Sie einen Lageplan ohne separaten Grundriss erstellen möchten, überspringen Sie diesen Abschnitt).
So geht's:
- Erstellen Sie Ihren Grundriss als Etage 1 in einem Projekt. Wenn Innenwände auf dem Lageplan erscheinen sollen, zeichnen Sie diese, bevor Sie mit dem nächsten Schritt fortfahren.
- Erstellen Sie eine neue Etage basierend auf einer Kopie von Etage 1. Wenn Sie detaillierte Anweisungen zum kopieren einer Etage benötigen, siehe Arbeiten mit Etagen oder Ebenen.
Das Ergebnis ist eine Etage mit dem Grundriss des Grundstücks und eine Etage, die für den Lageplan bereit ist.
Schritt 2: Umrandung des Lageplans zeichnen
Verwenden Sie nun Raumteilerlinien, um die äußere Umrandung des Lageplans zu markieren.

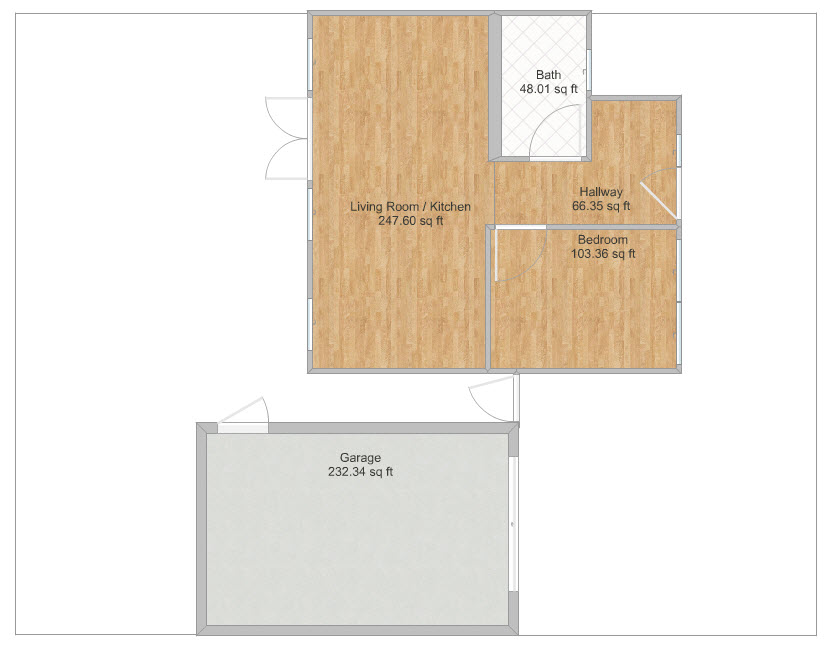

Umrandung für den Lageplan
So zeichnen Sie eine Umrandung
- Öffnen Sie den Wände-Modus (klicken oder tippen Sie auf die rote Modus-Schaltfläche und dann auf Wände).

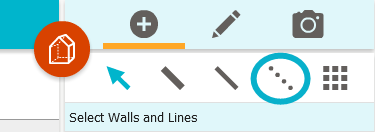

- Klicken Sie auf die Schaltfläche Raumteilerlinien zeichnen.
- Zeichnen Sie die Umrandung. Stellen Sie sicher, dass Sie einen vollständig geschlossenen Bereich zeichnen.
Für detailliertere Anweisungen siehe Zeichnen eines Gartens oder Außenbereichs.
Schritt 3: Zonen erstellen
Um einen Lageplan mit unterschiedlich farbigen Bereichen oder Zonen zu erstellen, legen Sie diese mit den Raumteilerlinien an. Zeichnen Sie Zonen (oder Bereiche) für Ihre Einfahrt, Wege, Garten- oder Rasenflächen, Terrasse usw. So können Sie die verschiedenen Bereiche auf dem 2D Grundriss darstellen und Farben, Namen und mehr hinzufügen.

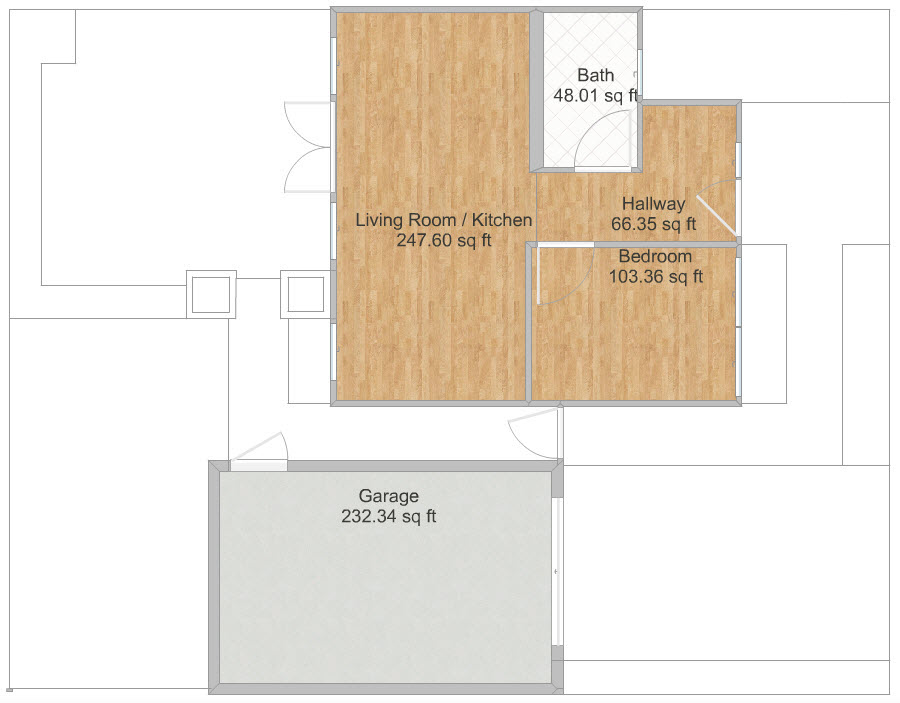

Zonen für den Lageplan
So zeichnen Sie Zonen
- Öffnen Sie den Wände-Modus, falls er noch nicht geöffnet ist.
- Klicken Sie auf die Schaltfläche Raumteilerlinien zeichnen.
- Zeichnen Sie alle Außenbereiche. Achten Sie darauf, vollständig geschlossene Bereiche zu zeichnen.
Schritt 4: Farben oder Materialien definieren
Sie können Ihren Zonen Farbe oder Material hinzufügen. Zum Beispiel können Sie Rasenflächen in nahezu jedem Grünton darstellen oder ein Material verwenden, um Grasstruktur zu zeigen. Eine Terrasse kann in einer beliebigen Farbe, z. B. Braun, oder sogar mit einem Holzmaterial dargestellt werden. Ein Weg kann beige oder mit einem Steinmaterial versehen sein. Und vieles mehr.
Farben und Materialien für Ihren 2D Grundriss definieren Sie in den Styles. Bitte sehen Sie hier, wie es geht: 2D Grundrisse – Anzeige von Farben oder Materialien nach Raumtyp

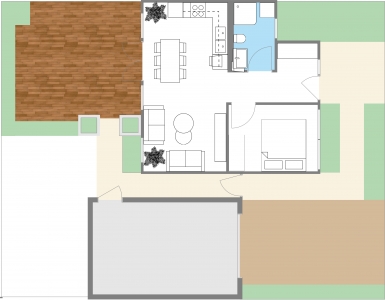

Beispiel 2D-Grundriss mit Farben und Materialien
- Klicken Sie auf einen Bereich in Ihrem Projekt, zum Beispiel die Terrasse.

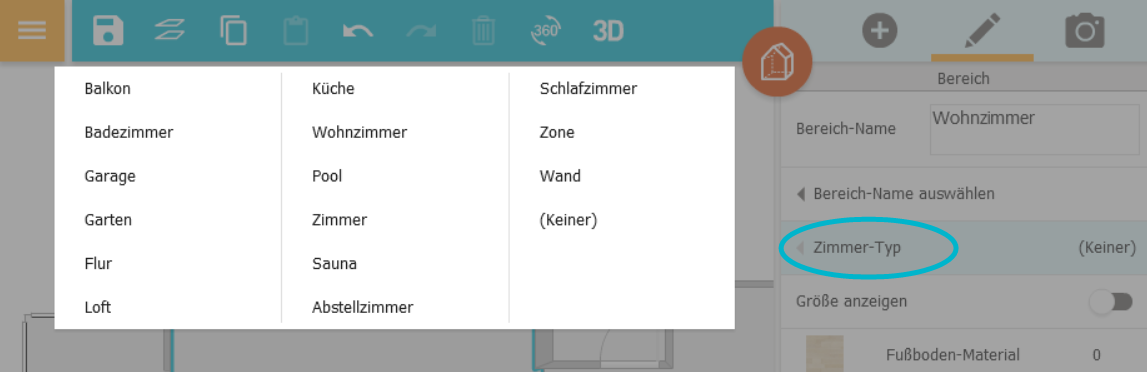

- Auf der rechten Seite erscheinen die Eigenschaften. Klicken Sie auf Raumtyp.
- Wählen Sie einen Raumtyp aus der Liste, zum Beispiel wählen Sie für die Terrasse Balkon, da dies alle Außenbereiche definiert.
Schritt 5: Pflanzen hinzufügen
Sie können Pflanzen, Blumen, Bäume, Hecken und mehr hinzufügen.

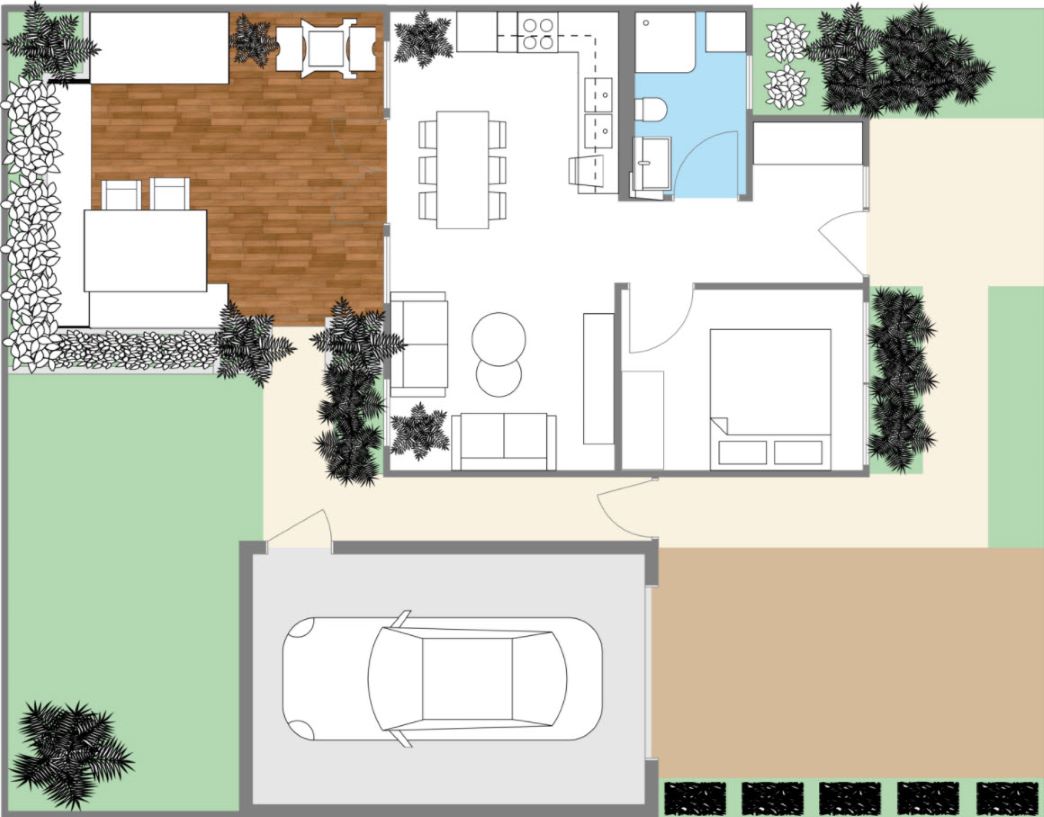

Pflanzen für den Lageplan
So fügen Sie Pflanzen hinzu
- Öffnen Sie den Möbel-Modus (klicken Sie auf die rote Modus-Schaltfläche und dann auf Möbel).
- Öffnen Sie die Kategorie Zubehör und Pflanzen.
- Klicken oder tippen Sie, um eine Pflanze auszuwählen, und klicken Sie dann, um sie auf dem Plan zu platzieren.
Schritt 6: Zäune und Geländer hinzufügen
Auf einem 2D Grundriss erscheint ein Geländer als Doppellinie, wie unten gezeigt.

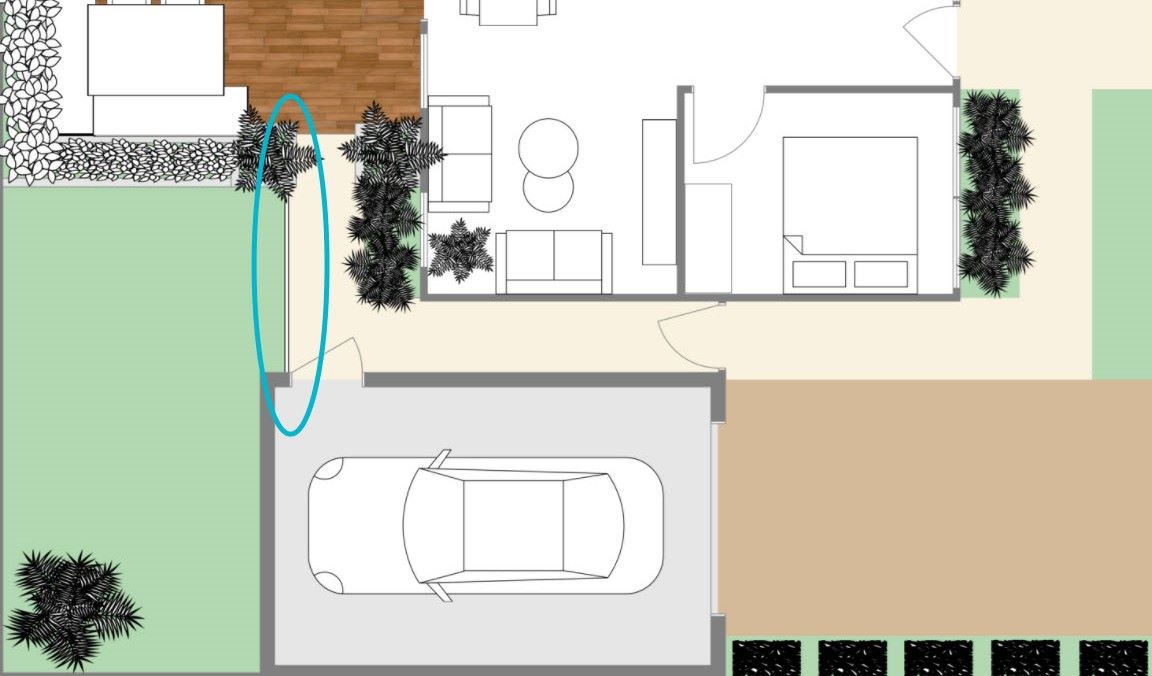

Beispiel Geländer
So fügen Sie ein Geländer hinzu
- Öffnen Sie den Wände-Modus.
- Klicken Sie auf den Auswählen-Pfeil und klicken Sie auf eine Trennlinie in Ihrem Lageplan. Deren Eigenschaften erscheinen rechts.
- Klicken Sie auf Geländer.
- Wählen Sie ein Geländer. Sie können Lattenzäune, Hecken, Metallgeländer und mehr auswählen. Beachten Sie jedoch, dass sie auf einem 2D Grundriss als Doppellinie erscheinen (in 3D Grundrissen werden sie vollständig dargestellt).
Schritt 7: Maßangaben hinzufügen
Sie können Maßangaben für Außenbereiche genauso hinzufügen wie für Grundrisse.
Im Beispiel unten haben wir Außenmaße um die Umrandung sowie Flächenmaße für den Hintergarten und die Terrasse hinzugefügt. Für detaillierte Schritte siehe: Übersicht - Maßangaben auf Grundrissen
Schritt 8: Text, Beschriftungen und Symbole hinzufügen
Sie können Zonennamen, Beschriftungen, Text und Symbole wie Eingangspfeile oder sogar einen Kompass mit Nord/Süd/Ost/West hinzufügen. Im Bild unten haben wir Zonennamen für den Hintergarten (Back Garden), die Terrasse und Auffahrt (Driveway) hinzugefügt. Außerdem haben wir Beschriftungen auf den Gartenmöbeln ergänzt.

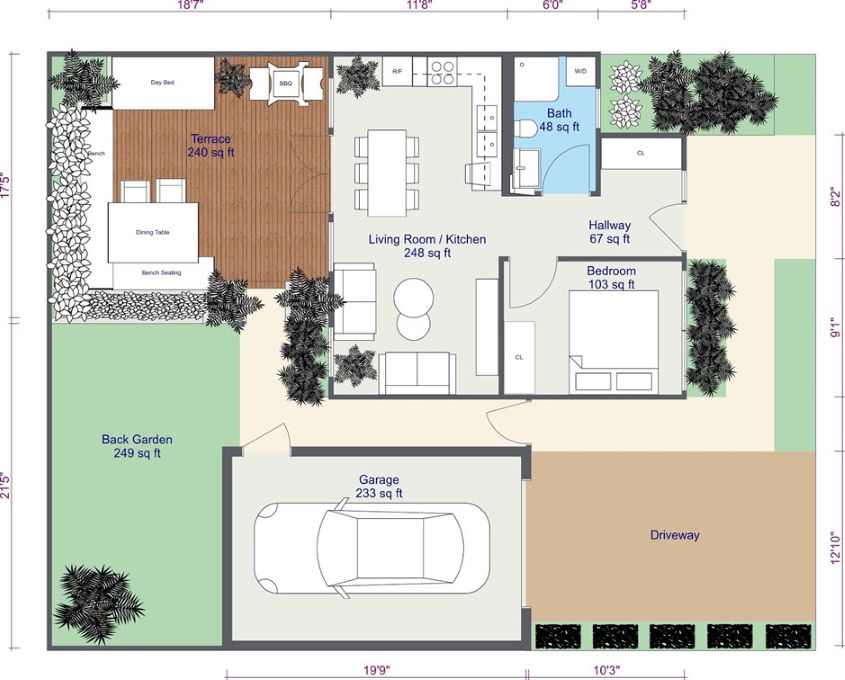

Maßangaben, Raumbeschriftungen und Möbelbeschriftungen
Für detaillierte Schritte siehe:
- Raumnamen hinzufügen und verschieben
- Textbeschriftung hinzufügen
-
Beschriftungen auf Möbeln hinzufügen
Schritt 9: Lageplan ansehen und erstellen
Sie können Ihren Lageplan während des Designprozesses so oft wie gewünscht ansehen, um sicherzustellen, dass er gut aussieht und alle Zonenfarben und Beschriftungen korrekt sind.
- Klicken oder tippen Sie auf das gelbe Menü und dann auf Vorschau 2D Grundriss .
Für detaillierte Schritte siehe den Artikel: Kann ich eine Vorschau des Grundrisses sehen?
Der letzte Schritt ist, Ihren Lageplan zu erstellen, herunterzuladen und, wenn gewünscht, zu drucken.
- Klicken Sie in der Vorschau auf die gelbe Schaltfläche 2D Grundriss generieren. Danach können Sie den Lageplan herunterladen und drucken.
Für detaillierte Schritte siehe: 2D und 3D Grundrisse erstellen und drucken
