Wie erstelle ich einen 3D Lageplan?

In diesem Artikel erfahren Sie, wie Sie 3D Lagepläne erstellen. Um 2D Lagepläne zu erstellen, siehe: Einen 2D Lageplan erstellen.

Dieser Artikel enthält folgende Themen:

• Schritt 1: Gebäude zeichnen
• Schritt 2: Außenlinie des Lageplans zeichnen
• Schritt 3: Zonen erstellen
• Schritt 4: Materialien hinzufügen
• Schritt 5: Pflanzen und Gartenmöbel hinzufügen
• Schritt 6: Zäune und Geländer hinzufügen
• Schritt 7: Text und Beschriftungen hinzufügen
• Schritt 8: Vorschau und Generierung Ihres Lageplans
• Beispiele für Lagepläne in der Grundrissgalerie

Schritt 1: Gebäude zeichnen

Der erste Schritt besteht darin, die Umrisse bzw. den Grundriss aller Gebäude zu zeichnen, die auf dem Lageplan erscheinen sollen. Sie können nur die Außenwände der Gebäude anzeigen oder den gesamten Grundriss (einschließlich Innenwände und Möbel) zeigen.

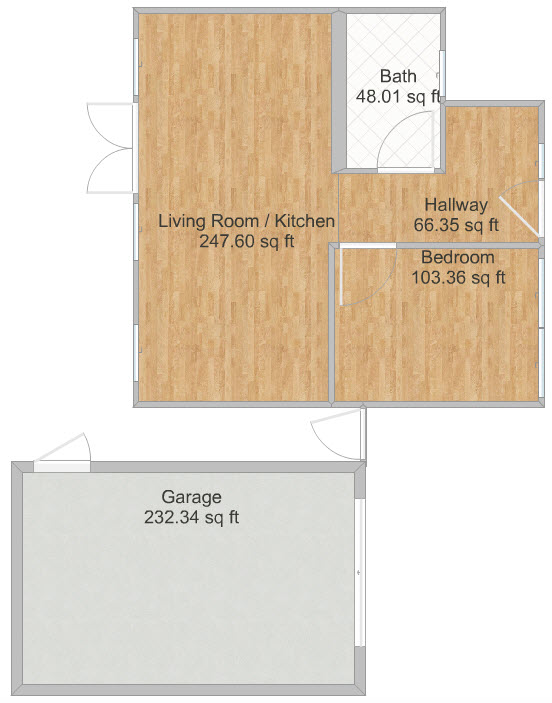

Gebäude für den Lageplan


Um einen Grundriss und einen Lageplan in einem Projekt zu erstellen

Sie können einen Grundriss und einen Lageplan in einem Projekt mit Etagen erstellen. (Wenn Sie einen Lageplan ohne separaten Grundriss erstellen möchten, überspringen Sie diesen Abschnitt).

So geht’s:

1. Erstellen Sie Ihren Grundriss als Etage 1 in einem Projekt.
2. Erstellen Sie eine neue Etage und basieren Sie diese auf einer Kopie von Etage 1.

Das Ergebnis ist eine Etage, die den Grundriss des Grundstücks zeigt, und eine Etage, die für den Lageplan bereit ist.

Tipp: Wenn Sie detaillierte Anweisungen zum Kopieren einer Etage benötigen, siehe Mit Etagen arbeiten.

Schritt 2: Außenlinie des Lageplans zeichnen

Es gibt zwei Möglichkeiten, die Außenlinie des Lageplans zu markieren.

• Verwenden Sie eine Innenwand oder Außenwand, wenn Sie eine Wand im 3D Lageplan sehen möchten.
• Verwenden Sie Raumteilerlinie, um die Außenlinie zu markieren, wenn Sie keine Wand haben möchten oder einen Zaun um die Außenlinie setzen möchten.

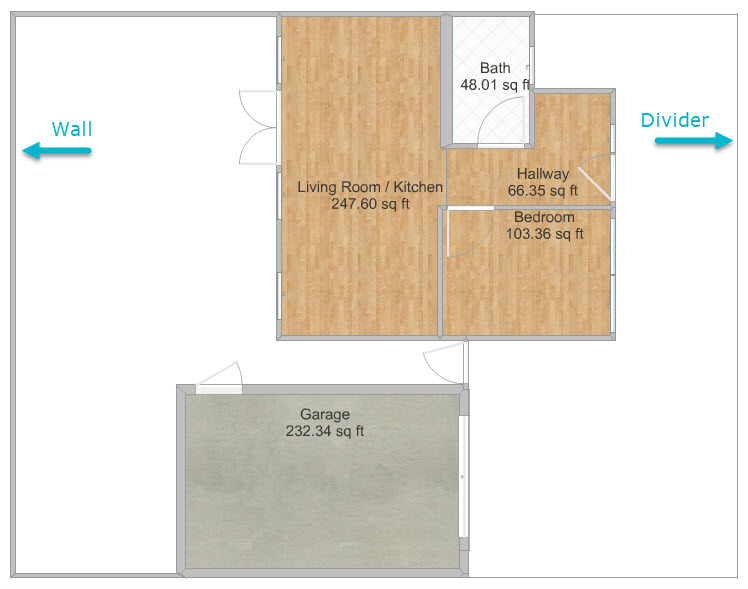

Sie können auch eine Kombination dieser Optionen verwenden, wie unten gezeigt. Links haben wir für den Hinterhofbereich eine Innenwand (Wall) verwendet und rechts eine Raumteilerlinie (Divider) für den Vorgartenbereich.

Außenlinie für den Lageplan


Um eine Außenlinie zu zeichnen

1. Öffnen Sie den Wände-Modus (klicken Sie auf die rote Modus-Schaltfläche und dann auf Wände).

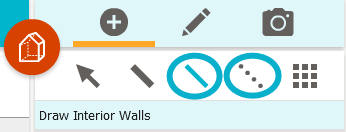

2. Klicken Sie auf die Schaltfläche Innenwände zeichnen oder auf die Schaltfläche Raumteilerlinien zeichnen.



3. Zeichnen Sie die Umrisse für die Außenlinie. Achten Sie darauf, eine vollständig geschlossene Fläche zu zeichnen.
4. Tipp: Für detailliertere Anweisungen siehe Einen Garten oder Außenbereich zeichnen.

Schritt 3: Zonen erstellen

Um einen Lageplan mit verschiedenen farbigen Bereichen oder Zonen zu erstellen, erstellen Sie diese mit Raumteilerlinien. Zeichnen Sie Zonen (oder Bereiche) für Ihre Einfahrt, Wege, Garten- oder Rasenflächen, Terrasse usw. So können Sie die verschiedenen Bereiche im 3D Grundriss anzeigen und Materialien, Namen und mehr hinzufügen.

Um Zonen zu zeichnen

1. Öffnen Sie den Wände-Modus, falls dieser nicht bereits geöffnet ist.
2. Klicken Sie auf die Schaltfläche Raumteilerlinien zeichnen und zeichnen Sie beliebige Außenbereiche. Achten Sie darauf, vollständig geschlossene Flächen zu zeichnen.
3. Entfernen Sie die Decke von jeder neuen Zone, die Sie erstellen:
   Im Wände-Modus klicken Sie auf die Schaltfläche Auswählen, klicken eine Zone an, um sie auszuwählen, und deren Eigenschaften erscheinen rechts. Klicken Sie auf Erweiterte Einstellungen und deaktivieren Sie Decke zeigen.

Zonenhöhen ändern

Sie können die Höhen der Zonen anheben oder absenken – wählen Sie eine Zone aus und klicken Sie auf Erweiterte Einstellungen. Zum Beispiel haben wir in diesem Projekt die Zonen, in die wir Erde setzen werden, sowie den Terrassenbereich leicht abgesenkt.

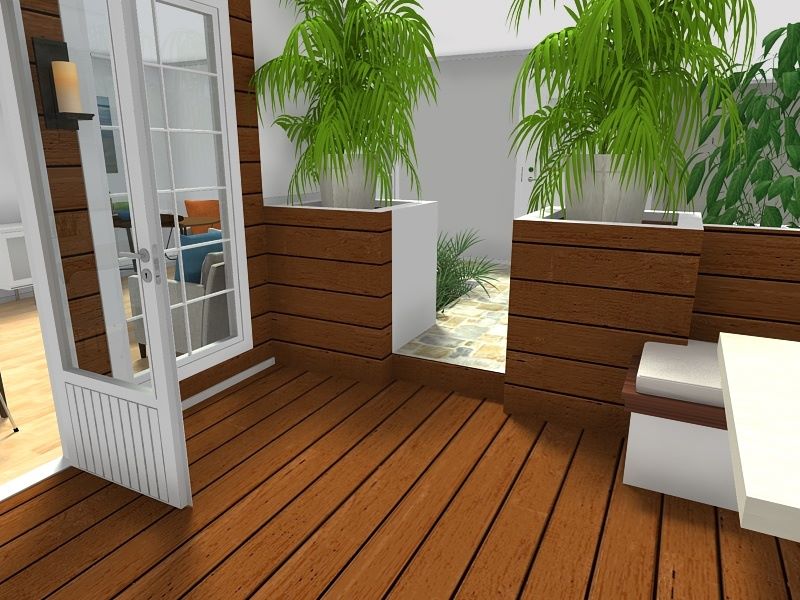

Die Terrasse ist niedriger als der Weg, mit einer Stufe hinab

Für detaillierte Schritte zum Ändern der Zonenhöhen siehe Bodenhöhe ändern.

Hinweis: Wenn Sie die Bodenhöhe einer Zone anheben oder absenken, entsteht eine „Stufe“ nach oben oder unten, die möglicherweise mit Material versehen werden muss (oder sie erscheint weiß in Ihrem 3D Lageplan). Wählen Sie die Seite der Zone, die sichtbar ist, und klicken Sie auf Wandmaterial, um das Material an der Seite der Zone hinzuzufügen.

Schritt 4: Materialien hinzufügen

Materialien für Außenwände hinzufügen

Wenn Sie Wände in Ihrem Lageplan verwendet haben, möchten Sie ihnen Materialien hinzufügen. Zum Beispiel haben wir in unserem Lageplan hinzugefügt:

• Holzverkleidung an einer der Terrassenwände
• Weiße Farbe an der Rückwand der Terrasse.
• Beton an der Gartenrückwand.
• Graue Farbe an den Außenwänden der Garage.

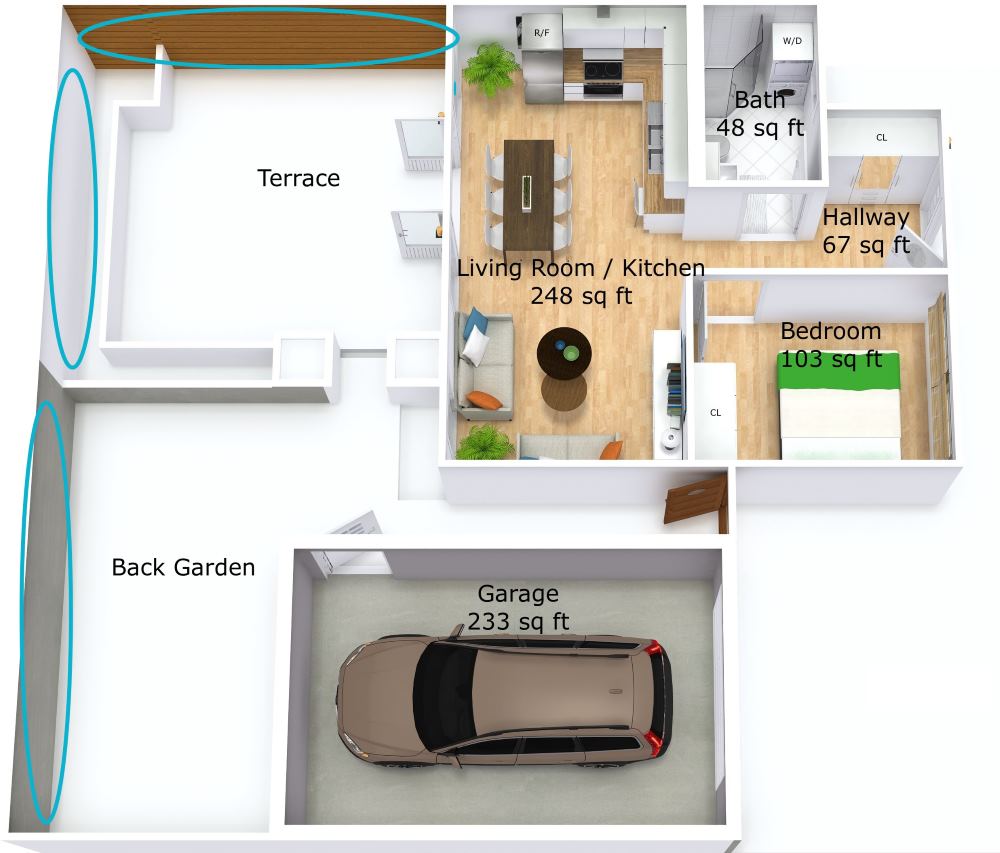

Beispiel für Außenwandmaterialien im laufenden 3D-Lageplan

Um Materialien für Außenwände hinzuzufügen, siehe: Wände streichen und dekorieren und Eine einzelne Wand streichen, tapezieren oder fliesen.

Bodenmaterialien oder Farben hinzufügen

Sie können Materialien oder Farben zu Ihren Wegen, Terrassen und Pflanzflächen hinzufügen. Zum Beispiel können Sie Rasenflächen mit Gras versehen. Eine Terrasse oder ein Deck kann mit Holzpaneelen gestaltet werden. Ein Weg kann aus Stein oder Beton sein. Ein Pflanzbereich kann Erde enthalten.

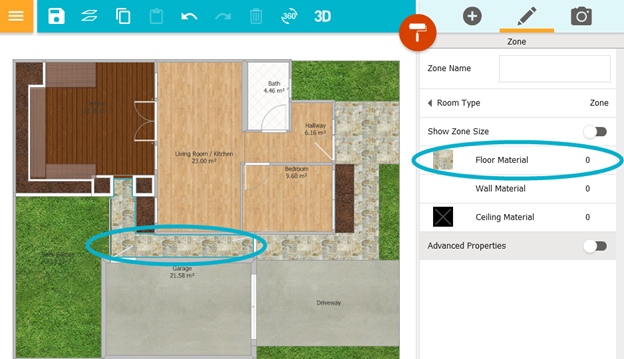

Farben und Materialien in der RoomSketcher App hinzufügen

Um Materialien und/oder Farben zu Zonen hinzuzufügen

1. Öffnen Sie den Material-Modus.
2. Klicken Sie, um eine Zone auszuwählen. Deren Eigenschaften erscheinen rechts.
3. Klicken Sie auf Fußboden-Material. Sie können nach Gras, Erde, Holz, Holzpaneelen, Stein, Beton und mehr suchen.

Schritt 5: Pflanzen und Gartenmöbel hinzufügen

Sie können Pflanzen, Blumen, Bäume, Hecken und mehr hinzufügen. Sie können auch eine große Auswahl an Gartenmöbeln, Sonnenschirmen, Outdoor-Sportgeräten und mehr hinzufügen.

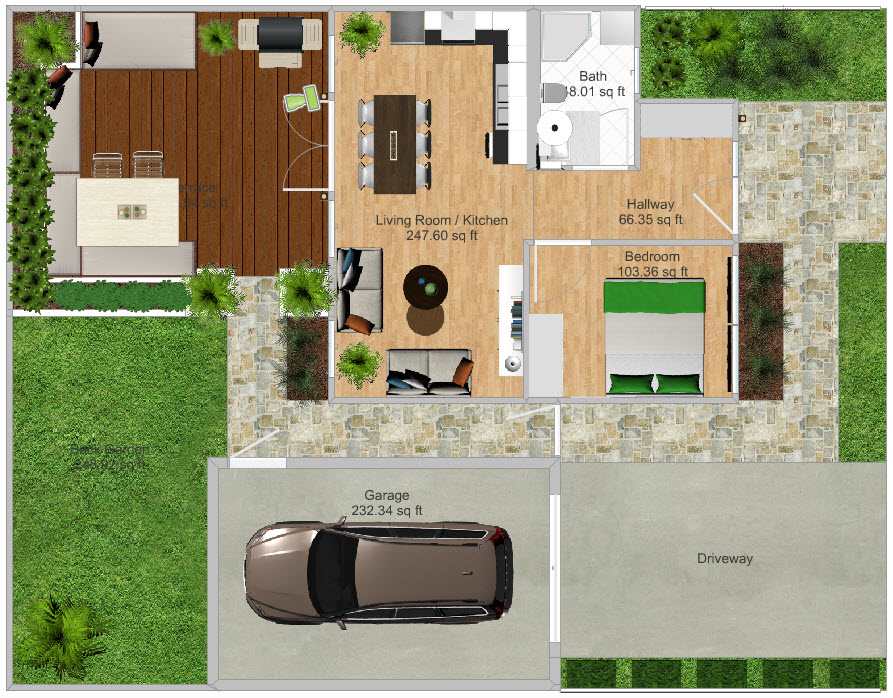

Pflanzen und Gartenmöbel in der RoomSketcher App hinzufügen


Um Pflanzen und Gartenmöbel hinzuzufügen

1. Öffnen Sie den  Möbel-Modus.
2. Öffnen Sie die Kategorie Zubehör und Pflanzen (oder klicken Sie auf Suche, um einen bestimmten Artikel zu finden).
3. Klicken oder tippen Sie, um einen Artikel auszuwählen, und klicken Sie, um ihn auf den Plan zu setzen.
4. Fügen Sie nun weitere Möbel oder Zubehör hinzu:
   - Klicken Sie oben rechts auf die Registerkarte + Hinzufügen, um zur Bibliothek zurückzukehren.



   - Schließen Sie die Kategorie Zubehör und Pflanzen und öffnen Sie die Kategorie Außengebäude.
5. Klicken oder tippen Sie, um einen Artikel auszuwählen, und klicken Sie, um ihn auf den Plan zu setzen.

Schritt 6: Zäune und Geländer hinzufügen

Sie können an jede Trennlinie einen Zaun oder ein Geländer hinzufügen. In unserem Beispiel haben wir einen braunen Zaun auf beiden Seiten unseres Vorgartens hinzugefügt.

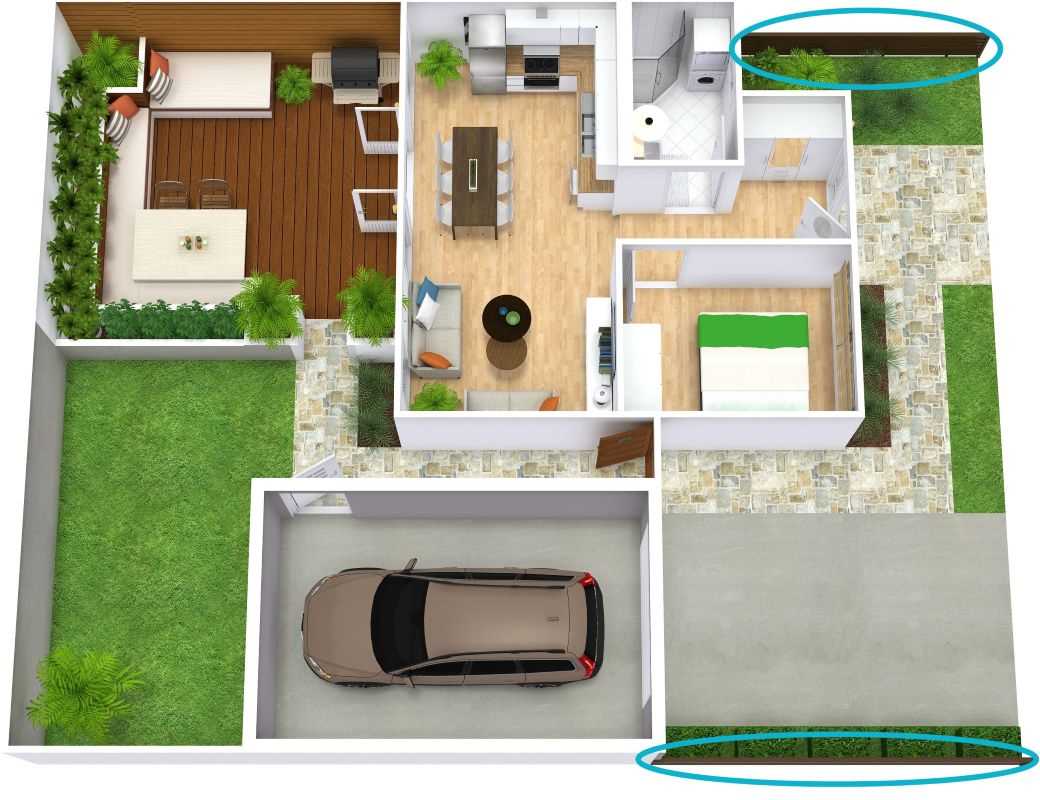

Beispiel für ein Geländer im 3D-Lageplan

Um ein Geländer hinzuzufügen

1. Öffnen Sie den Wände-Modus.
2. Klicken Sie auf die Schaltfläche Auswählen und klicken Sie auf eine Trennlinie in Ihrem Lageplan. Deren Eigenschaften erscheinen rechts.
3. Klicken Sie auf Geländer.
4. Wählen Sie ein Geländer aus. Sie können Lattenzäune, Hecken, Metallgeländer und mehr auswählen.

Tipp: RoomSketcher Pro- und Team-Kunden können ein Gartentor zu ihrem Zaun/Geländer hinzufügen. Suchen Sie einfach nach Gartentor in der Möbel-Bibliothek.

Schritt 7: Text und Beschriftungen hinzufügen

Sie können Zonennamen, Beschriftungen, Texte und mehr hinzufügen. Im Bild unten haben wir Zonennamen und Größen für den Hintergarten, die Terrasse und die Einfahrt hinzugefügt. Wir haben auch Beschriftungen an den Gartenmöbeln hinzugefügt.

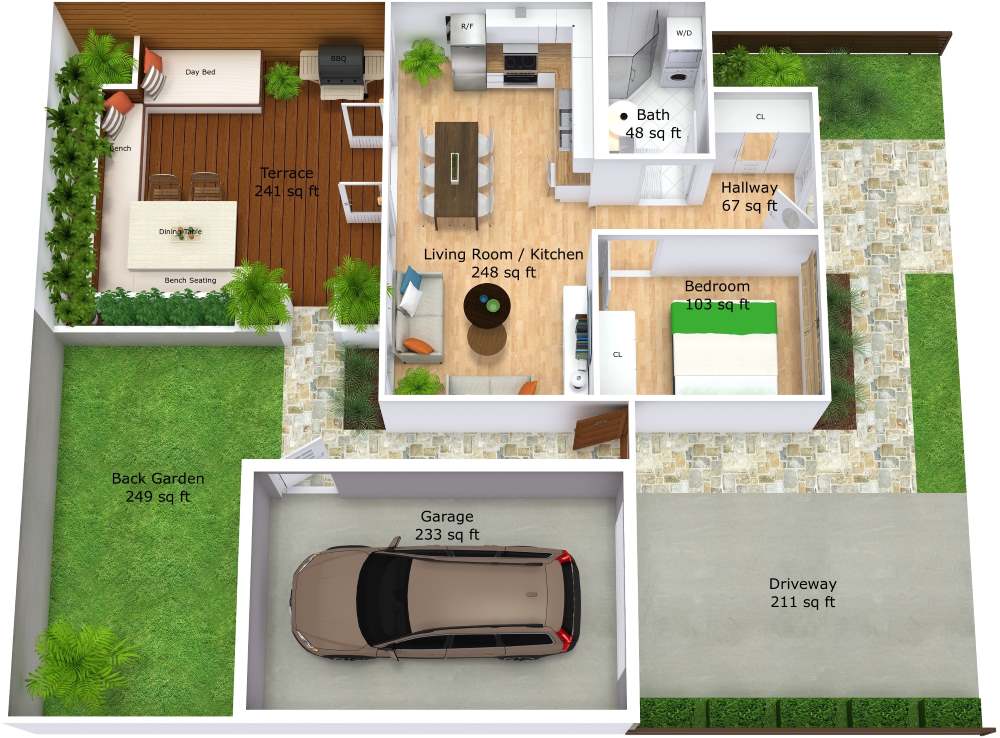

Raumbeschriftungen und Möbelbeschriftungen

Für detaillierte Schritte siehe:

• Raumnamen hinzufügen und verschieben
• Beschriftungen an Möbeln hinzufügen
• Eine Textbeschriftung hinzufügen

Schritt 8: Vorschau und Generierung Ihres Lageplans

Sie können Ihren Lageplan während des Designprozesses beliebig oft in der Vorschau anzeigen, um sicherzustellen, dass er gut aussieht und alle Zonematerialien und Beschriftungen korrekt sind.

• Wählen Sie im gelben Menü oben links 3D Grundriss Vorschau.
  Für detailliertere Schritte siehe den Artikel: Grundrissvorschau

Der letzte Schritt ist, Ihren Lageplan zu generieren, herunterzuladen, und falls gewünscht, zu drucken.

• Klicken Sie in der Vorschau auf die gelbe Schaltfläche 3D Grundriss generieren. Danach können Sie den Lageplan herunterladen und drucken.
  Für detaillierte Schritte siehe: 2D und 3D Grundrisse generieren und drucken.

Beispiele für Lagepläne in der Grundrissgalerie

Schauen Sie sich unsere Grundrissgalerie an, in der wir viele großartige Lagepläne haben. Sie können alle Projekte in der RoomSketcher App öffnen, eine Kopie speichern und eigene Änderungen vornehmen.

Grundrissgalerie | Lagepläne
